Jak měděný lankový drát zlepšuje spolehlivost napájecích a řídicích kabelů?

Abstraktní

Výběr správného vodiče je jedním z těch rozhodnutí, která vypadají jednoduše, dokud projekt nezačne selhávat v reálném světě: přehřívání v těsném vedení, přerušené prameny na zakončení, nestabilní hodnoty v řídicích obvodech nebo prostoje způsobené únavou vibrací.Měděný lankový drát je často vybírán tak, aby přesně těmto problémům předcházel – vyvážením vodivosti, flexibility a mechanické odolnosti. V tomto článku projdu nejběžnějšími problémy kupujícího (pokles napětí, poloměr ohybu, kvalita zakončení, riziko koroze, kontrolní normy a konzistence dodavatele) a ukážu, jak specifikovat správnou konstrukci pramene, velikost a povrchovou úpravu pro vaši aplikaci. Najdete zde také praktické kontrolní seznamy, srovnávací tabulky a jasnou sekci FAQ, takže můžete přejít od „myslíme, že je to v pořádku“ k „víme, že to vydrží“.

Obsah

• Přehled článku
• To řeší zákaznické bolesti
• Co je měděný drát
• When Stranded Beats Solid
• Jak to specifikovat bez dohadů
• Srovnávací tabulka
• Tipy pro ukončení a instalaci
• Kontroly kvality, které by kupující měli požadovat
• Běžné aplikace
• Výběr konzistentního dodavatele
• FAQ
• Závěr

Přehled článku

• DefinovatMěděný lankový dráta problémy, kterým má předcházet
• Zmapujte body bolesti skutečných kupujících na výběr dirigentů
• Vysvětlete konstrukci pramenů, velikosti a možnosti povrchu (holé vs. pocínované)
• Poskytněte kontrolní seznam praktických specifikací
• Ukažte srovnávací tabulku, aby byly kompromisy zřejmé
• Ukončení krytu, kontrola a ověření dodavatele
• Odpovězte na otázky, které nejčastěji kladou týmy zásobovacích týmů a techniků

To řeší zákaznické bolesti

Většina stížností, které slyším na dirigenty, se ve skutečnosti netýká kovu – jde o to, co dirigent nepřežil. Zde jsou problémyMěděný lankový drátse běžně volí ke snížení:

• Praskání nebo zlomení na zakončeních:opakované ohýbání, vibrace nebo těsné vedení může unavovat pevné vodiče.
• Horká místa a přehřívání:poddimenzované vodiče nebo špatné koncovky vytvářejí teplo tam, kde to nejméně chcete.
• Pokles napětí a nestabilní výkon:dlouhé kabely nebo vysoké proudové zatížení trestají nedostatečně specifikovaný drát.
• Poruchy způsobené korozí:vlhkost, slaný vzduch a chemikálie mohou napadnout vodiče a spoje.
• Nekonzistentní šarže od dodavatelů:počet pramenů, tolerance průměru a stav povrchu se mohou lišit, pokud je řízení procesu slabé.
• Pomalá instalace a přepracování:kabely, které s vámi bojují při směrování a ukončování, stojí čas a práci.

Co je měděný drát

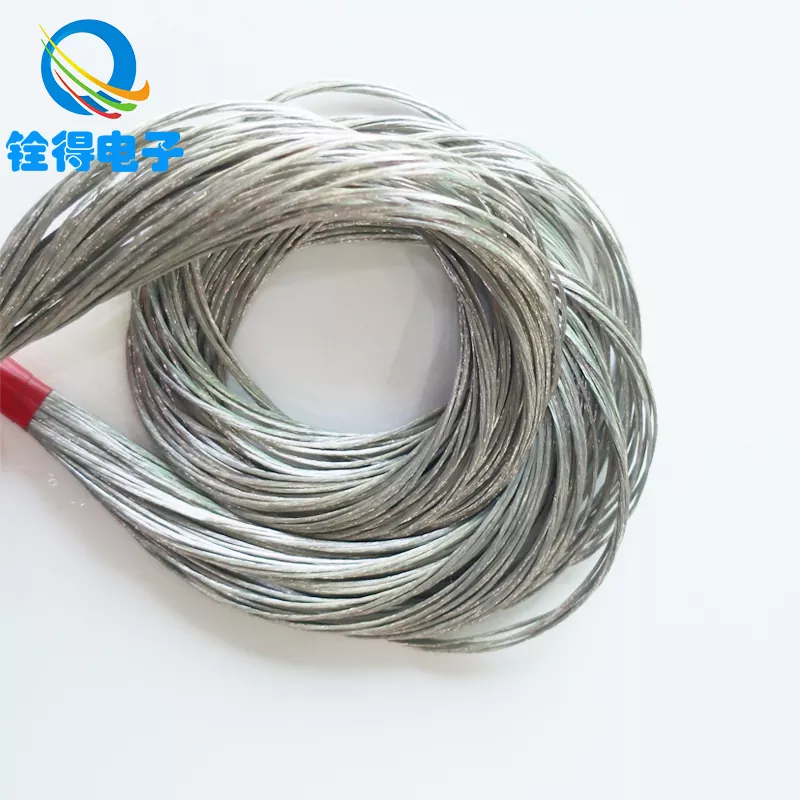

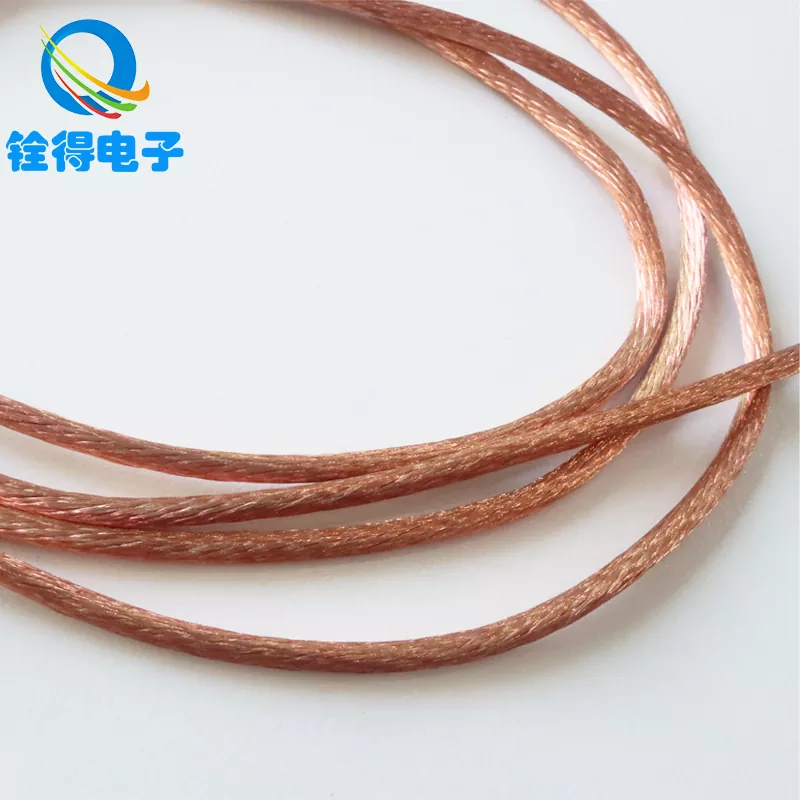

Měděný lankový drátje vodič vyrobený stočením několika menších měděných vláken (pramenů) do jednoho vodiče o specifikované ploše průřezu. Namísto jednoho pevného kusu kovu získáte svazek, který sdílí mechanické namáhání napříč mnoha prameny. Na tomto designu záleží, protože většina skutečných instalací zahrnuje pohyb – vibrace z motorů, ohýbání kabelů, těsné ohyby uvnitř ovládacích panelů nebo opakované otevírání a zavírání dveří skříněk.

„Streded“ část není jen komfortní funkce – je to funkce spolehlivosti. Více pramenů (a menší průměry jednotlivých pramenů) obvykle znamená lepší pružnost, což obvykle znamená menší únavu v namáhaných bodech. Háček je v tom, že flexibilita musí odpovídat správným metodám ukončení, jinak můžete ztratit výhody právě tam, kde to nejvíce potřebujete.

When Stranded Beats Solid

Pokud je vaše instalace zcela statická, s velkým poloměrem ohybu a minimálními vibracemi, mohou být pevné vodiče naprosto přijatelné. Ale splétané vodiče často vítězí v kterékoli z těchto situací:

• Vibrace:motory, kompresory, čerpadla, ventilátory, dopravníky a mobilní zařízení.
• Častý pohyb:dveřní smyčky, robotická ramena, tažné řetězy, ruční nářadí, přenosné generátory.
• Složité směrování:těsné panely, kabelové žlaby s více změnami směru, kompaktní zařízení.
• Postroj s vysokou hustotou:kde instalátoři potřebují rychlost a předvídatelné zacházení.
• Cykly údržby:jakékoli prostředí, kde dochází k narušení kabelů během servisu.

Praktický způsob, jak to zarámovat: pokud si dokážete představit, že by kabel narážel, tahal, ohýbal nebo dokonce trochu vibroval – vyberteMěděný lankový dráta poté správně provést ukončení.

Jak to specifikovat bez dohadů

Mnoho nákupních objednávek se nezdaří, protože specifikují „měděné prameny“, aniž by definovaly součásti, které řídí výkon. Zde je přehledný kontrolní seznam, který můžete předat inženýrům, dodavatelům nebo svému partnerovi pro montáž kabelů:

• Velikost vodiče:AWG nebo mm², zvolené podle proudového zatížení, povoleného poklesu napětí a nárůstu teploty.
• Stranding konstrukce:počet pramenů a průměr jednotlivých pramenů (na tom závisí flexibilita).
• Povrchová úprava:holá měď nebo pocínovaná měď (často volená pro odolnost proti korozi a pájitelnost).
• Žíhaný stav:měkčí měď zlepšuje pružnost; tvrdší měď odolává deformaci, ale méně se ohýbá.
• Operační prostředí:vlhkost, sůl, chemikálie, teplotní rozsah a očekávaná úroveň vibrací.
• Způsob ukončení:krimpovací, pájka, objímka, očko nebo šroubová svorka – každý preferuje určité styly pramenů.
• Požadavky na shodu:pokud vaše odvětví vyžaduje specifické normy, uveďte je v PO.
• Balení a manipulace:velikost cívky, tolerance délky řezu, značení a sledovatelnost šarže.

Jedna důležitá realita kupujícího: pokud nedefinujete konstrukci splétání, můžete obdržet drát, který technicky odpovídá velikosti, ale během instalace se chová velmi odlišně.

Srovnávací tabulka

Pomocí této tabulky můžete rychle sladit výběr vodičů s rizikem, prostředím a chováním při instalaci:

Tipy pro ukončení a instalaci

Mnoho stížností na „kvalitu drátu“ jsou ve skutečnosti skryté problémy s ukončením. Lankové vodiče mohou překonat pevné vodiče, ale pouze pokud chráníte prameny během odizolování a ukončení.

• Použijte správný striper:vyvarujte se poškrábání pramenů – zářezy se při vibracích stávají spouštěčem prasklin.
• Zabránit roztažení pramene:pokud přistáváte do šroubové svorky, objímky mohou výrazně zlepšit konzistenci.
• Krimpujte správně:přizpůsobte očka velikosti vodiče a typu pramene; ověřte výšku/tvar krimpu, je-li to možné.
• Respektujte poloměr ohybu:těsné ohyby v blízkosti zakončení vytvářejí opakované namáhání; trasa s jemnými přechody.
• Regulace tepla:přehřátí urychluje stárnutí izolace a zvyšuje odpor ve spojích.
• Označení a sledování:zejména pro řídicí kabeláž – chybné vodiče mohou vypadat jako problémy s elektrickým „šumem“.

Pokud stavíte postroje, zvažte, kde dochází k pohybu, a podle toho zvolte konstrukci pramenů. PointaMěděný lankový drátje přežít mechanickou realitu, ne teoretické výkresy.

Kontroly kvality, které by kupující měli požadovat

Pokud jste někdy obdrželi dávku, která „vypadá dobře“, ale chová se během montáže jinak, už víte, proč na konzistenci záleží. Zde jsou praktické kontroly, které lze vyžádat a ověřit:

• Průměr a tolerance vodiče:potvrzuje, že vodič splňuje požadavky na velikost pro svorky a izolační systémy.
• Počet pramenů a průměr pramenů:chrání vaši flexibilitu a předpoklady výkonu ukončení.
• Stav povrchu:čistý, jednotný povrch snižuje kontaktní odpor a zlepšuje spolehlivost pájení.
• Vzorkování kontinuity a odporu:zachycuje drift procesu brzy.
• Sledovatelnost šarže:vám dává zodpovědnost, pokud se problém objeví po měsících.

Pro mnoho kupujících není cílem nadměrné testování – jde o to, aby se zabránilo přepracování. Trochu ověřeníMěděný lankový drátmůže později ušetřit dny řešení problémů.

Běžné aplikace

Rozsah aplikací je široký, ale logika výběru je obvykle stejná: odpovídat aktuálním potřebám a mechanickému namáhání. Mezi typické případy použití patří:

• Distribuce energie:rozvaděče, panely, sběrnicové spoje (s vhodnými oky), střídače, systémy UPS.
• Motory a transformátory:vinutí a vedení, kde vibrace a teplo jsou skutečnými faktory.
• Řídicí a signální kabeláž:automatizační skříně, kabeláž PLC, čidla (zejména tam, kde je vedení těsné).
• Sestavy svazků a kabelů:spotřebičů, lékařského vybavení, osvětlení a spotřební elektroniky.
• Venkovní nebo vlhké prostředí:zařízení, které těží z pocínovaných vodičů a stabilních koncovek.

Výběr konzistentního dodavatele

Kromě specifikací je největším skrytým rizikem nekonzistence dodavatele: drát, který odpovídá velikosti na papíře, ale liší se splétáním, povrchem nebo žíháním od šarže k šarži, může tiše sabotovat výtěžnost montáže. Pokud splňujete podmínky pro dodavateleMěděný lankový drát, požádat o důkazy o stabilních výrobních kontrolách, jasné záznamy o šaržích a opakovatelné kontrolní postupy.

Dongguan Quande Electronics Co., Ltd. dodává měděné lankové vodiče navržené pro praktické výrobní potřeby – stabilní konstrukce lanek, kontrolované povrchové úpravy a dokumentaci, která pomáhá kupujícím omezit přepracování a urychlit schvalování. Když získáváte zdroje pro dlouhodobou výrobu, na tomto druhu konzistence záleží stejně jako na ceně.

• Žádost o schválení vzorku:potvrďte chování stripování/ukončení ve vašem vlastním procesu.
• Uzamkněte konstrukci:definujte počet/průměr pramenů, aby výměny neměnily výkon.
• Potvrďte balení:správné navíjení snižuje zauzlování a poškození instalace.
• Dohodněte se na sledovatelnosti:ujistěte se, že ID dávek má smysl a je zachováno.

FAQ

Q:jeMěděný lankový drátvždy lepší než pevná měď?
A:Ne vždy. Pokud je kabeláž plně statická a chcete pro určité instalace maximální tuhost, pevné může fungovat dobře. Stranded se obvykle volí, když záleží na flexibilitě, odolnosti vůči vibracím nebo snadnějšímu vedení.

Q:Znamená vyšší počet vláken automaticky vyšší kvalitu?
A:Obvykle to znamená vyšší flexibilitu, která může zlepšit únavovou životnost při pohyblivých nebo vibrujících aplikacích. Musí však být spárován se správnými metodami zakončení (často objímkami nebo správnými krimpovacími očky), aby se zabránilo rozevření pramene a nekonzistentnímu kontaktu.

Q:Kdy bych měl zvolit pocínovanou měď místo holé mědi?
A:Pocínovanou měď zvolte, je-li riziko koroze vyšší (vlhkost, mořský vzduch, chemická expozice) nebo když je důležitá stabilita pájení. V kontrolovaných vnitřních prostředích, kde jsou prioritou náklady a maximální vodivost, je často preferována holá měď.

Q:Co způsobuje přehřátí, pokud se zdá být velikost drátu správná?
A:Nejčastějšími viníky jsou problémy s ukončením (uvolněné šrouby, špatné zalisování, poškození pramene) a problémy s vedením (svázané kabely zachycující teplo). Velikost vodičů pomáhá, ale připojení a instalační postupy často určují skutečný nárůst teploty.

Q:Co bych měl v objednávce uvést, abych se vyhnul přijetí „nesprávného“ lanka?
A:Specifikujte velikost vodiče (AWG nebo mm²), konstrukci pramene (počet pramenů a průměr pramene), povrchovou úpravu (holý nebo pocínovaný) a jakékoli prostředí nebo omezení zakončení. Pokud napíšete pouze „měděné prameny“, riskujete variaci, která změní chování sestavy.

Závěr

Spolehlivé elektrické systémy neselžou v tabulkových procesorech – selhávají v namáhaných bodech: těsných ohybech, vibrujících panelech, vlhkých krytech a uspěchaných koncovkách.Měděný lankový drátje populární, protože je navržen pro tato namáhaná místa a kombinuje silnou vodivost s mechanickou odolností. Pokud definujete pramennou konstrukci, zvolíte správnou povrchovou úpravu pro dané prostředí a řádně ji ukončíte, výrazně snížíte přepracování a prostoje.

Pokud hodnotíte možnosti nebo chcete pomoci s přizpůsobením splétané konstrukce vaší aplikaci, obraťte se naDongguan Quande Electronics Co., Ltd.a sdílejte své proudy, napětí, omezení směrování a podrobnosti o prostředí – pakkontaktujte náspožádat o vzorky nebo přizpůsobené doporučení pro váš další projekt.
