Proč je zemnící vodič nezbytný pro bezpečné elektrické systémy?

Abstraktní

A Zemnící drátse často zachází jako s položkou zaškrtávacího políčka – dokud se něco nepokazí: podvozek stroje brní, jistič se náhodně vypne, senzor čte odpadky nebo náraz vyřadí řídicí desku. Tento článek rozebírá, co vlastně zemnící vodič dělá, jak se liší od „neutrálu“. proč je lepení důležité a jaké detaily výběru a instalace nejčastěji způsobují zákazníkovi potíže. Získáte také jasný kontrolní seznam vhodný pro terén, srovnávací tabulku běžných typů zemnících vodičů a časté dotazy k řešení problémů pro opakující se problémy.

Obsah

• Co je to zemnící vodič a jaký problém řeší?
• Uzemnění vs neutrální vs lepení: zmatek, který způsobuje selhání
• Zákazníkovy bolestivý body správný zemnící vodič snižuje
• Typy zemnícího vodiče a kam se každý hodí
• Jak vybrat správný zemnící vodič pro váš projekt
• Doporučené postupy instalace, které zabraňují přepracování
• Časté chyby a rychlé opravy
• Tipy pro kontrolu a údržbu
• FAQ

Obrys

1. Definujte zemnící vodič srozumitelným jazykem a vysvětlete „cestu poruchového proudu“.
2. Vyjasněte zem, neutrální a lepení, abyste odstranili typické mylné představy.
3. Mapujte bolestivá místa v reálném světě (riziko otřesu, EMI/šum, obtěžující výlety, poškození zařízení) na kvalitu uzemnění.
4. Porovnejte pevné, splétané, splétané a pocínované možnosti s typickými aplikacemi.
5. Kontrolní seznam pro výběr: velikost, flexibilita, prostředí, ukončení a aspekty shody.
6. Kroky instalace a detaily zpracování, které určují spolehlivost.
7. Odstraňování problémů: zemní smyčky, přerušovaná kontinuita, koroze a poruchy vibrací.
8. Postupy údržby a dokumentace pro dlouhodobou bezpečnost.

Co je to zemnící vodič a jaký problém řeší?

Ve svém jádru aZemnící drátje vyhrazený vodič, který spojuje nechráněné kovové části (jako jsou kryty zařízení, rámy motorů, ovládací panely, kabelové lávky a vedení) do uzemňovacího systému. Nejdůležitějším úkolem není „nechat elektřinu zmizet“. Úkolem je poskytnout anízká impedance, předvídatelná cestapro poruchový proud, takže ochranná zařízení (pojistky, jističe, ochrana RCD/RCBO tam, kde se používají) mohou rychle fungovat.

Představte si zemnící vodič jako cestu nouzového východu pro nebezpečný proud. Když selže izolace nebo se živý vodič dotkne kovového šasi, poruchový proud chce proudit. Pokud má poruchový proud dobrou cestu přes správně nainstalovaný zemnící vodič, může ochranné zařízení detekovat abnormální stav a rychle odpojit napájení. Pokud je cesta špatná (uvolněné spojení, koroze, poddimenzovaný drát, lakovaná kontaktní plocha), proud může „unikat“ neúmyslnými cestami – včetně vás, ložisek, signálních štítů nebo citlivé elektroniky.

Uzemnění vs neutrální vs lepení: zmatek, který způsobuje selhání

Mnoho problémů projektu pochází ze smíchání tří různých myšlenek:

• Neutrálníje zpětný vodič s proudem v normálním provozu (v mnoha střídavých systémech). Není to totéž jako pozemní zařízení.
• Uzemnění (uzemnění)je spojení se zemnicími elektrodami a zemnící sítí používanou pro bezpečnostní a referenční potenciál.
• Lepeníje záměrné spojení kovových částí tak, aby sdílely stejný elektrický potenciál a spolehlivě odstraňují závady.

Praktické s sebou: vašeZemnící drátje obvykle součástí lepení pro bezpečnost zařízení a musí být nepřetržité, mechanicky spolehlivé, a elektricky s nízkým odporem. Pokud jsou neutrál a zem spojeny na nesprávném místě (nebo na více místech), můžete vytvořit cirkulující proudy, problémy s hlukem a nepředvídatelné zakopnutí.

Zákazníkovy bolestivý body správný zemnící vodič snižuje

Když si zákazníci stěžují na „náhodné“ elektrické problémy, je často tichou hlavní příčinou uzemnění. Zde jsou bolestivá místa, která správně navržená a nainstalovánoZemnící drátpomáhá snižovat:

• Riziko šoku a bezpečnostní incidenty:dobře spojené šasi zůstává v podmínkách poruchy blízko zemního potenciálu.
• Nepříjemné zakopávání:špatné připojení může způsobit občasné známky chyb, zejména s vibracemi nebo vlhkostí.
• EMI/šum v signálech:senzory, vstupy PLC a komunikační linky se mohou chovat nevyzpytatelně, když je zemnící reference nestabilní.
• Škody způsobené přepětím a bleskovými přechody:robustní zemnící síť pomáhá řídit přechodné energetické cesty.
• Problémy s ložisky a motorem:bludné proudy mohou najít cestu přes ložiska, pokud je spojení slabé nebo nekonzistentní.
• Nákladné přepracování:chyby uzemnění jsou zřídka viditelné až do uvedení do provozu – kdy je každá hodina drahá.

Dobrá strategie uzemňovacího vodiče promění „záhadné prostoje“ v předvídatelný výkon. To je to, co kupující nakonec chtějí: méně zpětných volání, čistší data a bezpečnější zařízení, které projde kontrolou bez dramatu.

Typy zemnícího vodiče a kam se každý hodí

Ne každýZemnící drátje stejný. „Nejlepší“ volba závisí na pohybu, vibracích, prostředí a způsobu ukončení.

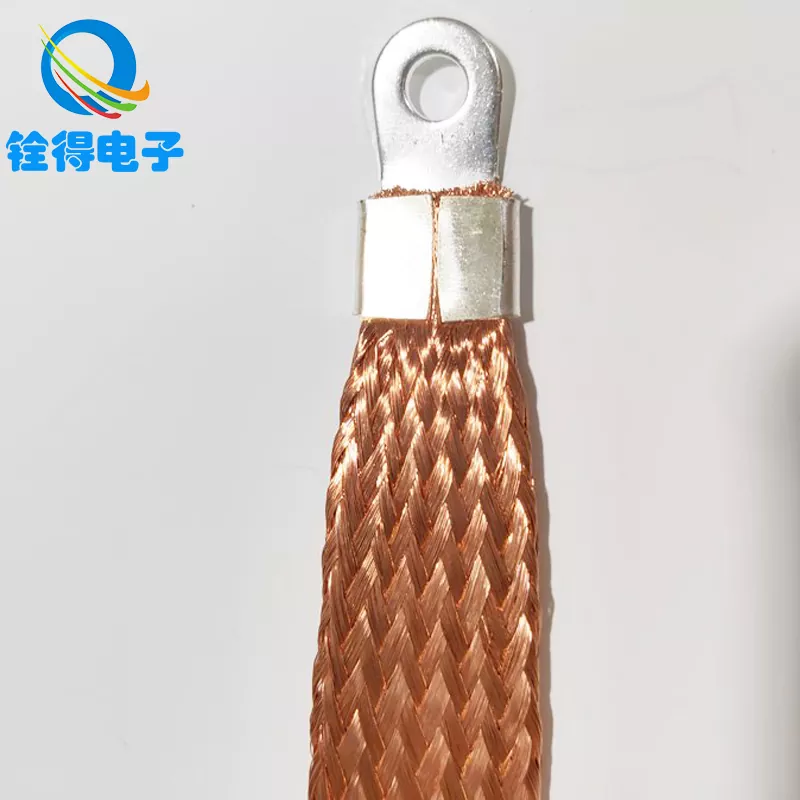

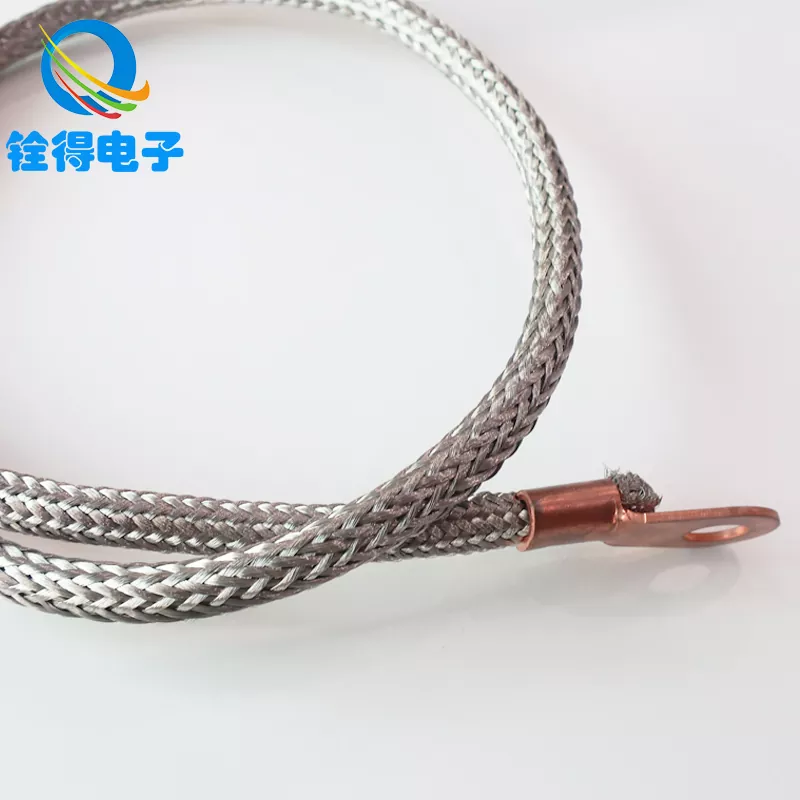

Pokud vaše aplikace zahrnuje dveře, odnímatelné kryty nebo vibrace (například generátory, nabíječky EV, CNC stroje, výtahy a kovové skříně, které se denně otevírají/zavírají), oplétané opce mohou dramaticky snížit poruchy související s únavou.

Jak vybrat správný zemnící vodič pro váš projekt

Výběr aZemnící drátje méně o tom, že „hustší je vždy lepší“ a více o spolehlivém plnění bezpečnostních požadavků v reálných podmínkách na místě. Použijte tento kontrolní seznam, abyste se vyhnuli klasickým výčitkám kupujících:

• Elektrická kapacita:Dimenzování vodiče podle příslušného kódu/normy a předřazeného ochranného zařízení. Zemní cesta musí bezpečně přenášet poruchový proud dostatečně dlouho, aby ochrana fungovala.
• Mechanické prostředí:Pokud se hýbe, ohýbá nebo vibruje, upřednostněte flexibilitu (spletená nebo splétaná) a odlehčení od tahu.
• Korozní expozice:Vlhkost, solná mlha, chemikálie a venkovní instalace často těží z pocínované mědi a chráněných koncovek.
• Způsob ukončení:Přizpůsobte typ drátu okům, objímkám, krimpovacím nástrojům a specifikacím krouticího momentu. Velký drát selže, pokud je zakončení nedbalé.
• Omezení směrování:Vyhněte se ostrým hranám a místům sevření. Naplánujte servisní smyčky, kde se panely otevírají.
• Konzistence a dokumentace:Standardizujte čísla dílů a poznámky k instalaci napříč sestaveními, aby týmy údržby nehádaly.

Zde může pomoci specializovaný výrobce.Dongguan Quande Electronics Co., Ltd. podporuje řešení zemnících vodičů používaná v průmyslu a elektrické aplikace, včetně flexibilních opletených možností, kde záleží na pohybu a spolehlivosti. Pro kupující je výhrou snížení variability: konzistentní konstrukce a předvídatelná manipulace při montáži znamená méně překvapení při uvádění do provozu.

Doporučené postupy instalace, které zabraňují přepracování

Většina poruch uzemnění není způsobena samotným vodičem – je způsobena zpracováním. Zde je v praxi ověřený přístup, který zachovává aZemnící drátroky spolehlivý:

Jeden jednoduchý zvyk, který ušetří bolesti hlavy: zacházejte s uzemňovacími body jako s kritickými bezpečnostními součástmi, nikoli se „šrouby navíc“. Označte je, kontrolujte je a udržujte je přístupné.

Časté chyby a rychlé opravy

Zde jsou opakující se přestupky, které způsobují nejvíce stížností zákazníků, plus nejrychlejší nápravná opatření:

• Uzemnění na lakovaném kovu:odstraňte barvu v oblasti výstupků a použijte správný spojovací materiál.
• Poddimenzovaný vodič „protože nevede proud“:velikost pro poruchové stavy, ne pro normální provoz.
• Použití pevného drátu na pohyblivé dveře:přepněte na lankový nebo opletený zemnící vodič s odlehčením tahu.
• Uvolněné upevňovací prvky po vibracích:aplikujte správné postupy utahovacího momentu, uzamykací zařízení tam, kde je to vhodné, a po zapálení znovu zkontrolujte utahovací moment.
• Nepořádné směrování poblíž ostrých hran:přidat ochranu hran, průchodky a svorky; udržovat pozemní cestu fyzicky chráněnou.
• Vícenásobné zemní/neutrální vazby tam, kde by neměly být:zkontrolujte schéma systému a opravte spojovací body podle vašich norem a pravidel místa.

Tipy pro kontrolu a údržbu

A Zemnící drátje pouze tak spolehlivý, jak spolehlivé je jeho nejslabší spojení. Zabudujte tyto kontroly do běžné údržby, zejména ve vysokovibračních popř venkovní instalace:

• Vizuální kontrola:hledejte změnu barvy, roztřepený oplet, korozi kolem výstupků a uvolněné svorky.
• Mechanická kontrola:jemně otestujte pohyb na svorkách; cokoli, co se vrtí, je budoucí selhání.
• Namátkové kontroly kontinuity:během plánovaných odstávek ověřte nízký odpor mezi podvozkem/dvířky a zemnicí tyčí.
• Ekologické těsnění:na vlhkých nebo korozivních místech zlepšit těsnění a zvážit materiály odolné proti korozi a ochranné kryty.
• Dokumentace:zaznamenejte výsledky testů uzemnění a jakékoli změny – budoucí řešení problémů se dramaticky zrychlí.

FAQ

Otázka: Mohu použít jakýkoli vodič jako zemnící vodič, pokud se „připojuje ke kovu“?
A:Musí být vhodný pro danou aplikaci a musí být správně dimenzován pro cesty poruchového proudu podle vašeho řídícího kódu/normy. Také způsob zakončení a příprava kontaktního povrchu jsou stejně důležité jako samotný vodič.

Otázka: Proč vidím šum nebo nestabilní hodnoty senzoru, i když je připojen zemnící vodič?
A:Mezi běžné příčiny patří uvolněné spojovací body, špatné vedení blízko silnoproudých kabelů, vícenásobné spojovací body vytvářející cirkulující proudy nebo slabý referenční bod mezi panely. Zlepšete integritu propojení, oddělte citlivé signálové trasy od silových a zkontrolujte, kde se vazby vyskytují.

Otázka: Kdy bych měl uvažovat o pleteném uzemňovacím vodiči?
A:Když dojde k pohybu nebo vibracím – dveře, sklopné kryty, kryty stroje, pružné spoje nebo jakékoli místo, kde by se pevný vodič časem unavil. Opletené opce jsou často vybírány pro snížení občasných poruch kontinuity.

Otázka: Znamená silnější zemnící vodič vždy lepší ochranu?
A:Ne automaticky. Cílem je nízkoimpedanční poruchová cesta, která odpovídá ochrannému zařízení a instalačním pravidlům. Nadměrná velikost může způsobit problémy se směrováním/ukončením, pokud se výstupky a hardware neshodují. „Správně dimenzovaný + správně nainstalovaný“ bije „velmi tlustý + špatně zakončený“.

Otázka: Proč se můj jistič nebo RCD/RCBO během spouštění vypne, i když nic není „špatně“?
A:Přechodné jevy při spouštění, svodové proudy z filtrů/VFD, vlhkost nebo nestabilní spojení mohou způsobit vypnutí. Ověřte kontinuitu uzemnění, zkontrolujte stav izolace, potvrďte správný typ ochranného zařízení a zkontrolujte rozvržení uzemnění/připojení pro neúmyslné paralelní cesty.

Otázka: Jaký je nejrychlejší způsob, jak potvrdit, že moje připojení k zemnímu vodiči dělá svou práci?
A:Proveďte test kontinuity mezi šasi zařízení (a jakýmikoli dveřmi/ochrannými kryty) a hlavní uzemňovací lištou, poté ověřte, zda jsou vývody utaženy a přilepeny k čistému kovu. Zdokumentujte výsledek, aby byly změny v průběhu času snadno rozpoznatelné.

Závěrečné s sebou

A Zemnící drátnení jen bezpečnostní formalita – je to výkonová součást. Snižuje riziko otřesů, zlepšuje stabilitu systému, chrání elektroniku, a šetří čas při uvádění do provozu tím, že předchází „duchovým chybám“, které plýtvají dny. Pokud zacházíte s uzemněním jako s navrženým systémem (nikoli dodatečným nápadem), získáte bezpečnější instalace a klidnější týmy údržby.

Pokud specifikujete zemnící vodiče pro panely, kryty zařízení nebo flexibilní spojovací body,Dongguan Quande Electronics Co., Ltd.vám může pomoci přizpůsobit styl vodiče skutečným provozním podmínkám. Jste připraveni omezit přepracování a zvýšit spolehlivost?Kontaktujte náss podrobnostmi vaší aplikace, a my vám pomůžeme vybrat řešení uzemnění, které vyhovuje vašemu prostředí, potřebám pohybu a instalačnímu postupu.
