Proč zvolit měděné pletené dráty pro flexibilní připojení s nízkým odporem?

Abstraktní

Měděné pletené drátyjsou „tichými hrdiny“ v uzemňovacích systémech, rozvodech energie, svařovacích zařízeních, rozvaděčích, bateriích a strojích náchylných k vibracím. Kupující obvykle nebojují se samotnou myšlenkou „copu“ – bojují s výsledky: nestabilní uzemnění, přehřáté propojky, prasklá oka, neočekávané prostoje a nekonzistentní kvalita jednotlivých šarží. Tato příručka rozebírá, jak fungují měděné opletené dráty, kde předčí pevné vodiče, jak specifikovat správné opletení a jak se vyhnout nejčastějším chybám při zadávání zdrojů. Po cestě najdete kontrolní seznamy pro výběr, praktickou srovnávací tabulku a část pro odstraňování problémů, abyste mohli svou aplikaci přizpůsobit správné konstrukci.

Obsah

• Obrys
• Co jsou měděné pletené dráty a kde se používají?
• Jaké body bolesti řeší měděné pletené dráty?
• Jak určíte správný cop?
• Možnosti copánku porovnané v praktické tabulce
• Jak instalujete a udržujete opletené spoje?
• Odstraňování problémů: Proč se cop přehřívá nebo selhává?
• Na čem jsou kontroly kvality pro kupující skutečně důležité?
• FAQ
• Závěrečné myšlenky

Obrys

• Definujte měděné opletené dráty a typické případy použití „propojky/uzemňovací pásky“.
• Propojte bolestivé body kupujícího s měřitelnými technickými požadavky
• Vysvětlete klíčové položky specifikace: průřez, počet pramenů, oplechování, izolace, zakončení
• Poskytněte rozhodovací tabulku a kontrolní seznam kupujících
• Pokryjte instalační postupy, které zabrání hotspotům a předčasnému selhání
• Sdílejte mapu odstraňování problémů přehřívání, koroze, třepení a praskání
• Ukažte, co od dodavatele požadovat pro konzistentní kvalitu a sledovatelnost

Co jsou měděné pletené dráty a kde se používají?

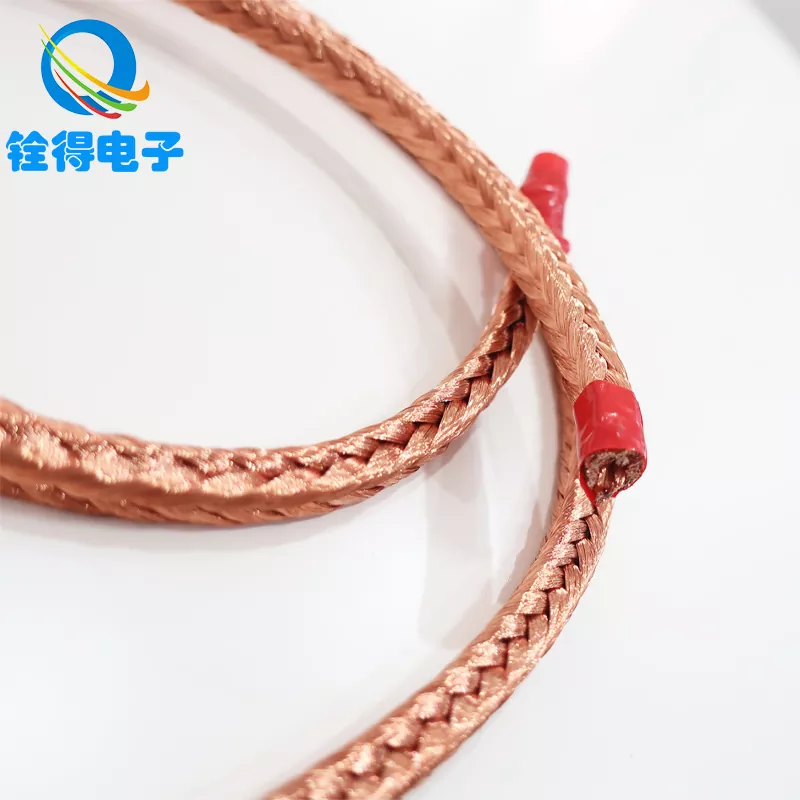

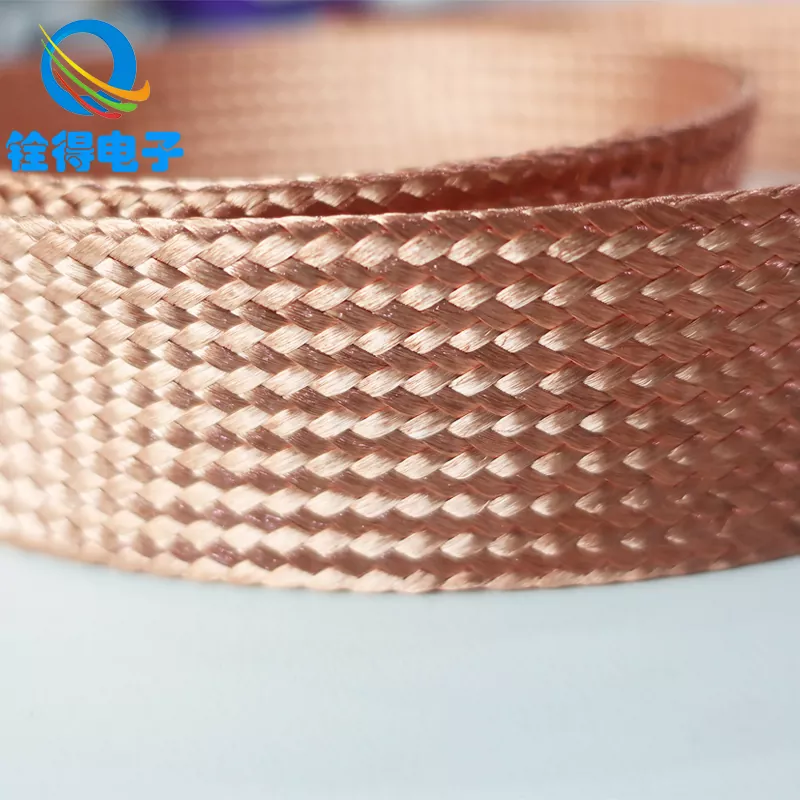

Měděné pletené dráty jsou ohebné vodiče vyrobené tkaním mnoha jemných měděných pramenů do plochého nebo trubkového opletu. Namísto protlačování proudu jedním tuhým jádrem šíří oplet proud přes více pramenů a přes větší plochu. Tato struktura je důvodem, proč jsou pletené dráty tak oblíbené v místech, kde by pohyb, vibrace a opakované ohýbání unavovaly pevný vodič.

Mezi běžné aplikace patří:

• Zemnící a spojovací pásypro skříně, panely, přípojnice a skříně
• Pružné svetryv rozvaděčích, transformátorech a systémech UPS
• Připojení baterie a měničekde jsou časté vibrace a tepelné cykly
• Svařovací zařízenía silnoproudé dočasné přípojky
• Železniční, automobilové a průmyslové strojevyžadující uzemnění odolné proti vibracím
• EMI ovládánív trasách stínění/uzemnění, kde záleží na nízké impedanci

V mnoha skutečných stavbách není oplet sám o sobě jedinou součástí – volby zakončení (oka, objímky, přivařené konce), pokovení a izolace jsou tím, co určuje, zda spojení zůstane stabilní po měsících nebo letech provozu.

Jaké body bolesti řeší měděné pletené dráty?

Většina kupujících hledá měděné pletené dráty poté, co již byly spáleny – někdy doslova. Zde jsou body bolesti, které má copánek opravit, a na co si dát pozor, abyste nezopakovali stejné selhání s jiným číslem dílu.

• Prasklé vodiče v důsledku vibrací
  Pevné dráty a mnohé kabelové konstrukce mohou ztvrdnout a prasknout v blízkosti koncovek, když zařízení vibruje. Opletené vodiče rozdělují napětí na mnoho pramenů a snižují koncentrované body únavy.
• Horká místa na kloubech
  Přehřátí jen zřídka pochází z opletu „není dostatečně měděný“. Obvykle pochází z vysokého kontaktního odporu: špatné krimpování, nerovnoměrné stlačení, oxidace nebo nevhodná velikost očka. Dobře vyrobený oplet a správně navržené zakončení snižuje odpor a udržuje nárůst teploty pod kontrolou.
• Nespolehlivé uzemnění a rušivé poruchy
  Zemní cesty potřebují konzistentní nízkou impedanci. Splétané popruhy jsou často vybírány, protože jejich flexibilita zachovává integritu kontaktu při posunu dveří, pantů, motorů nebo pohyblivých sestav.
• Koroze ve vlhkém nebo přímořském prostředí
  Holá měď může oxidovat; v drsném prostředí, mnoho kupujících dává přednostpocínované měděné pletené drátypro zlepšenou odolnost proti korozi a stabilnější dlouhodobou vodivost na povrchu.
• Bolesti hlavy při montáži
  Copánky lze snadno vést ve stísněných prostorech a v rozích. Pokud je však počet pramenů nebo hustota vazby nesprávná, montéři mohou vidět roztřepení, chaotické řezy nebo nerovnoměrné stlačení pod oky.

Pokud chcete, aby si odnesla jednu „pravdu kupujícího“, flexibilita copu je výhodou, ale výsledkem je ukončení. Uveďte obojí.

Jak určíte správný cop?

Když lidé říkají „Potřebuji měděné opletené dráty“, mají často na mysli velmi odlišné věci: lehký spojovací pásek, vysokoproudý můstek nebo odtok štítu. Abyste se vyhnuli chybným cenovým nabídkám a neodpovídajícím zásilkám, určete oplet pomocí podrobností o aplikaci.

1) Elektrický požadavek: proud, pracovní cyklus a přípustný nárůst teploty

• Definujte trvalý vs. přerušovaný proud (a případně špičkový proud).
• Zvažte okolní teplotu, větrání krytu a blízké zdroje tepla.
• Ověřte, zda je pásek určen pro uzemnění/spojení (často kratší a nižší napětí) nebo pro zátěžový proud (často jde o vyšší hustotu proudu).

2) Průřez a konstrukce opletení

• Ekvivalentní průřez(často uváděno v mm²) je praktický způsob, jak nastavit velikost copu.
• Průměr a počet pramenůovlivňují pružnost a trvanlivost. Více, jemnější prameny obecně zvyšují pružnost.
• Šířka a tloušťka copuovlivnit přizpůsobení se svorkám a omezením směrování.

3) Pokovení a povrchová úprava

• Holá měď: skvělá vodivost, nejlepší pro kontrolovaná prostředí.
• Pocínovaná měď: lepší odolnost proti korozi, snadnější pájení, běžně se volí pro průmyslová a námořní prostředí.

4) Izolace a ochrana

• Některé copánky jsou dodávány holé; jiní používají PVC, silikon, PET návleky nebo teplem smrštitelné pro ochranu proti oděru.
• Pokud se oplet táhne v blízkosti ostrých hran nebo pohyblivých částí, specifikujte ochrannou manžetu nebo plášť.

5) Ukončení: detail, který rozhoduje o spolehlivosti

• Krimpované očka(kroužek/rýč): běžné, rychlé a spolehlivé, pokud jsou správně dimenzovány a stlačeny.
• Lisované nebo svařované konce: Snižuje roztahování pramenů a může zlepšit konzistenci u velkoobjemových sestav.
• Velikost otvoru, šířka pera a třída šroubu: malý nesoulad zde způsobuje uvolněné spoje a zahřívání.
• Tolerance délky: záleží více, než lidé očekávají ve stísněných prostorách.

Jeden praktický tah zdroje: sdílejte jednoduchý výkres s délkou, šířkou/tloušťkou opletu, typem zakončení, průměrem otvoru a pokovením. Dokonce i základní náčrt může zabránit týdnu couvání.

Možnosti copánku porovnané v praktické tabulce

Jak instalujete a udržujete opletené spoje?

Dokonce i prémiové měděné pletené dráty mohou selhat, pokud jsou instalovány jako dodatečný nápad. Většina problémů v terénu souvisí s kvalitou spojů. Zde je čistý, opakovatelný přístup, který udržuje nízký odpor a zabraňuje „záhadnému zahřívání“.

• Připravte kontaktní plochy
  Odstraňte barvu, oxidaci a nečistoty v místě lepení. Pokud to vaše norma vyžaduje, použijte vhodnou antioxidační pastu.
• Použijte správný utahovací moment
  Nedostatečný točivý moment způsobuje mikrooblouky a teplo; překročení točivého momentu může deformovat výstupky a snížit účinnou kontaktní plochu. Dodržujte hardwarové specifikace a tam, kde je to vhodné, použijte podložky.
• Ovládejte poloměr ohybu a odlehčení tahu
  Netlačte silou přímo na patku. Dejte copánku jemné zakřivení, aby k ohýbání docházelo po délce, nikoli na koncové hraně.
• Chraňte před oděrem
  Pokud se cop drhne o kovové okraje, přidejte návlek nebo průchodku. Roztřepené prameny nejsou jen chaotické – mohou se stát iniciačními body selhání.
• Periodická kontrola v drsném prostředí
  Hledejte změnu barvy (teplo), zelené/bílé zbytky (koroze), uvolněné šrouby a poškození pramenů na řezných hranách.

Zařízení s vysokými vibracemi těží z jednoduchého pravidla: po krátké době záběhu zkontrolujte první nainstalovanou šarži. Pokud spoje zůstanou chladné a stabilní, škálování se stane mnohem bezpečnější.

Odstraňování problémů: Proč se cop přehřívá nebo selhává?

Pokud se měděné opletení přehřívá, zacházejte s ním jako se systémovým problémem – protože to obvykle je. Použijte tuto rychlou mapu k nalezení hlavní příčiny namísto slepého vyměňování dílů.

• Příznak: cop je horký v blízkosti očka
  Pravděpodobné příčiny: špatné zalisování, nesprávná velikost očka, nedostatečná komprese, oxidace v místě spoje, uvolněný šroub, nesprávné pokovení, znečištěný kontaktní povrch.
• Příznak: horké místo uprostřed copu
  Pravděpodobné příčiny: poddimenzovaný oplet pro proud, neočekávaný pracovní cyklus, vedení v blízkosti zdroje tepla, poškození vnitřního pramene opakovaným ohýbáním.
• Příznak: třepení a zlomené prameny
  Pravděpodobné příčiny: oděr ostrých hran, nadměrný pohyb bez odlehčení tahu, nesprávná metoda řezání, chybějící manžeta v dráze tření.
• Symptom: koroze nebo změna barvy
  Pravděpodobné příčiny: chemická expozice, vlhkost, galvanická interakce s odlišnými kovy, absence pocínování tam, kde je to potřeba.
• Příznak: přerušované uzemnění nebo šum
  Pravděpodobné příčiny: uvolněná montáž, lakované povrchy pod spojem, nedostatečný přítlak, znečištěné místo lepení.

Pokud to dokážete změřit, udělejte to: testování nárůstu teploty při zatížení a miliohmové kontroly napříč spoji často odhalí problémy rychleji než samotná vizuální kontrola.

Na čem jsou kontroly kvality pro kupující skutečně důležité?

Když získáváte měděné pletené dráty ve velkém, „vypadá dobře“ není plán kvality. Chcete konzistenci, sledovatelnost a důkaz, že oplet a zakončení se budou chovat stejně napříč šaržemi.

Chytří kupující obvykle požadují:

• Ověření materiálu: Jasně uvedena jakost mědi a typ pokovení (holé/pocínované).
• Rozměrová konzistence: šířka, tloušťka, tolerance délky a geometrie zakončení
• Řízení ukončovacího procesu: normy pro lisovací nástroje nebo dokumentace metod svařování/lisování
• Kontrola elektrického výkonu: cíle odolnosti, testovací plány založené na vzorcích
• Mechanická integrita: tahové zkoušky na patkách/koncovkách tam, kde je to vhodné
• Obalová disciplína: prevence drcení, kontaminace a deformace pramene při přepravě

Pro kupující, kteří chtějí stabilního a dlouhodobého dodavatelského partnera, se také vyplatí spolupracovat s výrobcem, který dokáže přizpůsobit geometrii opletu a zakončení tak, aby odpovídala omezením vaší montážní linky. Toto je místoDongguan Quande Electronics Co., Ltd. je často umístěn: poskytuje možnosti měděných opletených drátů, které lze přizpůsobit pro zemnicí pásky, flexibilní propojky a návrhy připojení pro konkrétní aplikace – takže po doručení zásilky nejste nuceni „přizpůsobovat“.

FAQ

Jaký je rozdíl mezi měděnými opletenými dráty a standardním flexibilním kabelem?

Flexibilní kabel svazuje prameny uvnitř izolace a je vynikající pro mnoho energetických aplikací, ale stále může koncentrovat napětí v blízkosti zakončení a může být objemnější v úzkých trasách vedení. Měděné pletené dráty jsou tkané, plošší a obvykle se používají, když požadujete vysokou flexibilitu, nízkoprofilové vedení a stabilní spojování/propojky v sestavách náchylných k vibracím.

Mám si vybrat holé nebo pocínované měděné pletené dráty?

Pokud je prostředí suché a kontrolované, může být holá měď naprosto v pořádku. Pokud očekáváte vlhkost, kondenzaci nebo dlouhou životnost s minimální údržbou, obvykle se dává přednost pocínované mědi, protože zpomaluje korozi a pomáhá udržovat povrchy spojů stabilnější v průběhu času.

Jak nastavím velikost copu podle proudu?

Začněte s požadovaným trvalým proudem, špičkovým proudem (pokud existuje), pracovním cyklem a přijatelným nárůstem teploty. Poté přiřaďte vhodnou ekvivalentní plochu průřezu a ověřte, že vaše metoda zakončení nezpůsobuje vysoký odpor. Pokud si nejste jisti, vytvořte prototyp a změřte nárůst teploty za podmínek skutečného zatížení.

Proč je můj cop horký, i když vypadá dostatečně hustý?

V mnoha případech není problémem cop, ale kloub. Špatné krimpování, oxidace pod očkem, uvolněné šrouby nebo lakované montážní povrchy mohou přidat kontaktní odpor, který se změní v teplo. Správná příprava povrchu a řízené ukončovací procesy to obvykle řeší.

Mohou měděné pletené dráty pomoci s EMI nebo elektrickým šumem?

Mohou, zejména jako součást dobře navržené strategie uzemnění a propojení. Geometrie opletení může nabídnout cesty s nízkou impedancí, které pomáhají stabilizovat uzemnění, ale řízení EMI je na úrovni systému – záleží na směrování, propojení krytu a integritě připojení.

Jaké informace bych měl zaslat dodavateli, abych získal přesnou nabídku?

Uveďte požadovanou délku, šířku/tloušťku opletu (nebo ekvivalentní průřez), holé nebo pocínované, potřeby izolace/objímky, typ zakončení (očko/svařovaný/lisovaný), průměr otvoru, množství a poznámky k aplikaci (vibrace, teplota, prostředí). Jednoduchá kresba je často nejrychlejší způsob, jak předejít nedorozuměním.

Závěrečné myšlenky

Měděné pletené dráty jsou praktickým vylepšením, když je vaší prioritou spolehlivost při pohybu: méně prasklých vodičů, stabilnější uzemnění a spojení, která se časem „záhadně“ neuvolňují. Trik spočívá v tom, že přestanete s opletením zacházet jako s komoditou a začnete s ním zacházet jako s umělou součástí: dimenzujte jej pro danou práci, specifikujte pokovení pro dané prostředí a kontrolujte detaily zakončení, které určují odpor a teplo.

Pokud chcete zefektivnit specifikaci, přizpůsobení a opakovatelnou kvalitu měděných opletených drátů – zejména zemnících pásků a sestav flexibilních propojek – pracujte s výrobcem, který dokáže přizpůsobit konstrukci opletení vašim skutečným instalačním omezením.Dongguan Quande Electronics Co., Ltd.může podporovat výběr opletení na základě aplikace a přizpůsobené zakončení, které vám pomohou snížit selhání, zjednodušit montáž a udržet systém v chladnějším a stabilnějším provozu –kontaktujte násprojednat vaše požadavky.
