Proč je odpájení s pájecím knotem čistším a bezpečnějším?

Přehled článku

• Vysvětlete princip odstraňování pletené měděné pájky.
• Zmapujte běžné poruchy (zdvih podložky, spálené desky, zbytky, pomalé přepracování) na hlavní příčiny.
• Poskytněte praktický rámec nákupu/výběru: šířka, vazba, styl toku, balení, konzistence.
• Projděte si opakovatelnou techniku, která minimalizuje teplo a maximalizuje kapilární působení.
• Nabídněte jednoduchou referenční tabulku a část pro odstraňování problémů „rychlá záchrana“.
• Odpovězte na nejčastější otázky, které si kupující a technici kladou před výběrem dodavatele.

Co je pájecí knot a co vlastně řeší

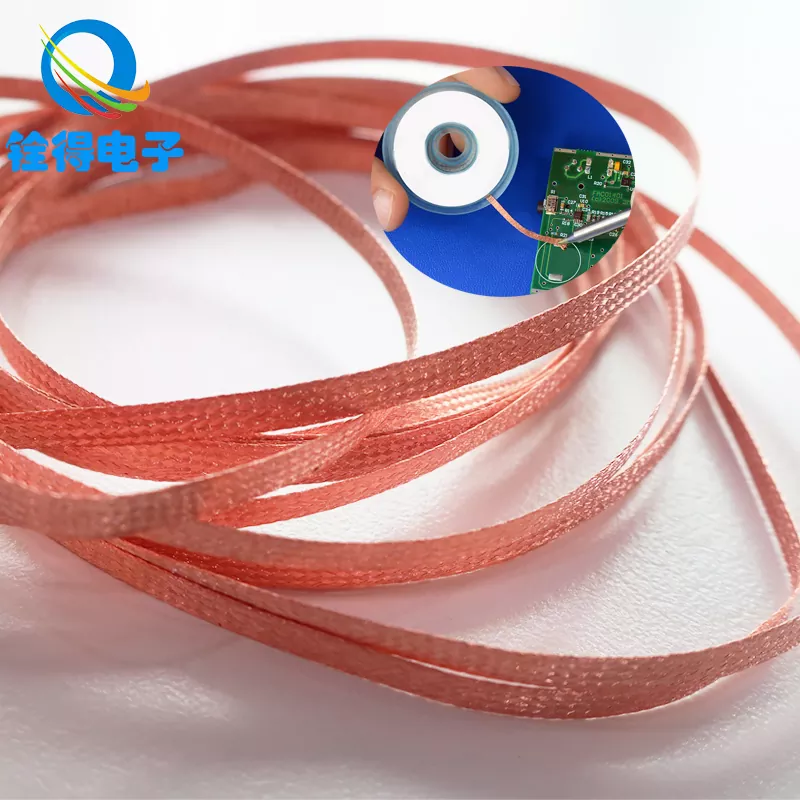

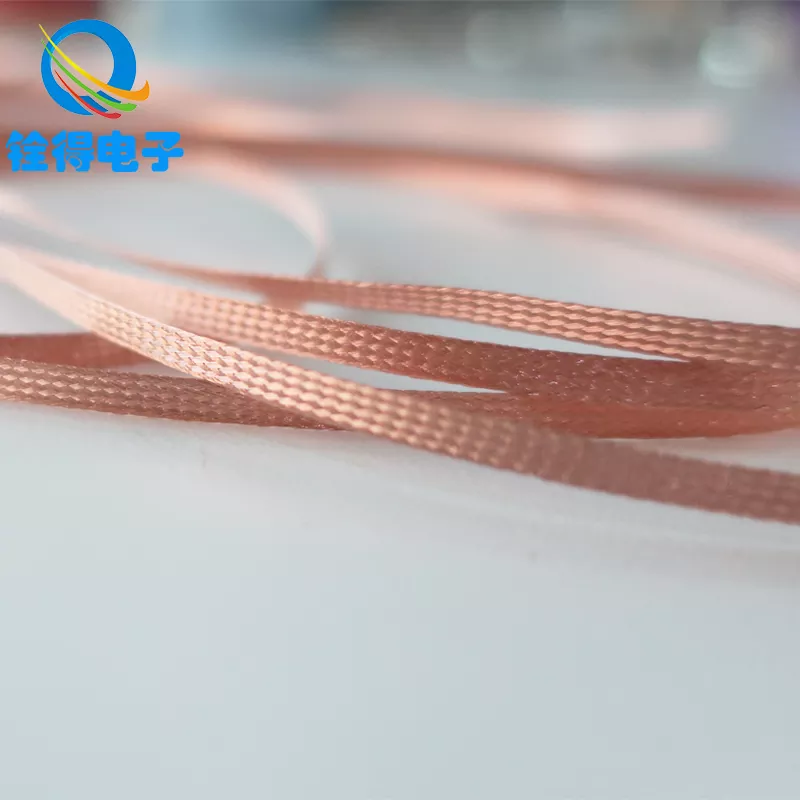

Pájecí drát knotje pevně tkaný měděný oplet určený k odtahování roztavené pájky od spoje kapilárním působením. Představte si to jako „pájecí houbu“, která funguje v okamžiku, kdy se pájka stane tekutou: jemné kanálky opletu přitáhnou pájku dovnitř a při ochlazení ji tam uzamknou. Zní to jednoduše, ale řeší to několik skutečných problémů, se kterými se typické nástroje pro přepracování potýkají.

• Čistič spojů:Odstraňuje přebytečnou pájku, takže podložky jsou ploché a připravené k opětovnému pájení.
• Bezpečnější demontáž součástí:Snižuje potřebu páčení nebo kývání částí z desky.
• Nižší riziko přepracování:Při správném použití zkracuje dobu působení tepla ve srovnání s „přetavením a nadějí“.
• Lepší ovládání na malých podložkách:Skvělé pro jemné IC pady, malé pasivy a jemné stopy, kde je sání příliš agresivní.

Klíčová fráze je „při správném použití“. Mnoho neúspěchů obviňovaných z copu jsou ve skutečnosti problémy techniky nebo výběru: špatná šířka, nepřiměřená aktivita toku, příliš velký tlak, nebo ponechání žehličky na místě dostatečně dlouho, aby se laminát uvařil.

Běžné body bolesti při odpájení a skutečné příčiny

Jak si vybrat ten správný cop pro vaši práci

Nákup copu podle toho, co je nejlevnější, znamená, kolik týmů nakonec zaplatí víc – díky vyřazeným deskám, času přepracování a nekonzistentním výsledkům. Praktický rámec výběru se zaměřuje na několik měřitelných faktorů:

• Šířka:Přizpůsobte šířku opletu velikosti podložky/kloubu. Příliš široký plýtvá teplem a zpomaluje příjem; příliš úzký vyžaduje opakované průchody.
• Vazba a hustota:Konzistentní struktura copu vytváří předvídatelné kapilární kanály a stabilní absorpci pájky.
• Typ toku (nebo netavený):Předem natavený cop může urychlit práci; netavený oplet poskytuje maximální kontrolu, pokud používáte vlastní tavidlo.
• Čistota mědi a kontrola oxidace:Čistší měď rychleji smáčí a rovnoměrněji absorbuje pájku.
• Balení a skladování:Uzavřené, čisté balení pomáhá udržovat výkon – zejména ve vlhkém nebo vysoce prašném prostředí.

Pokud se vaše práce mění mezi konektory SMD s jemným roztečím a konektory s průchozími otvory, zvažte naskladnění alespoň dvou šířek a standardizaci, která šířka se používá pro který úkol. Toto jediné rozhodnutí snižuje variabilitu operátorů více, než většina lidí očekává.

Jak používat pájecí knot opletený drát bez zvedacích podložek

Zde je opakovatelná metoda, která chrání podložky a udržuje výsledky konzistentní – zvláště důležité, když se zabýváte drahými sestavami nebo jemnými stopami.

1. Připravte spoj:Přidejte malé množství čerstvé pájky na nepoddajné spoje (ano, přidejte pájku pro odstranění pájky). Čerstvá slitina napomáhá přenosu tepla a zlepšuje smáčení.
2. Použijte tavidlo záměrně:I u předem nataveného opletu může nepatrný dotek kompatibilního tavidla ve spoji dramaticky zlepšit tok pájky do opletu.
3. Nejprve umístěte cop a poté vyžehlete:Položte oplet naplocho na pájku. Nasaďte železnou špičku na cop. To chrání podložku před přímým kontaktem špičky a šíří teplo rovnoměrněji.
4. Minimální tlak, krátká prodleva:Nechte pracovat teplo a kapilární vzlínání. Pokud zjistíte, že silně tlačíte, zastavte se a upravte šířku/teplotu/tok.
5. Pohybujte se, jako byste „malovali“:Když pájka začne vytékat, posuňte jemně podél opletení o několik milimetrů, abyste odhalili čerstvý cop. Netahejte agresivně – jen plynule postupujte, jak se cop načítá.
6. Po zachycení pájky zvedněte přímo nahoru:Odstraňte žehličku a cop společně a poté je čistě zvedněte. Pokud pájka po připevnění znovu ztuhne, před zvednutím ji krátce zahřejte.
7. Zastřihněte použitý cop:Nasycenou sekci znovu nepoužívejte. Odřízněte to; nabitý oplet se stává chladičem a může znovu nanášet pájku.

Tabulka výběru pro šířku, tok a typické použití

Použijte tuto tabulku jako praktický výchozí bod. Přesné velikosti se liší podle dodavatele, ale logika zůstává stejná: přizpůsobte šířku opletu fyzické oblasti pájky a vašim potřebám čištění.

Odstraňování problémů a doporučené postupy

Když výsledky vypadají špatně, nehádejte – diagnostikujte. Tyto rychlé kontroly vyřeší většinu problémů za méně než minutu.

Jak vypadá „dobrý cop“ v reálném životě

Dva copánky mohou na fotce vypadat podobně a na lavičce se chovat úplně jinak. Pokud získáváte zdroje pro výrobu, opravny nebo linku s kontrolovanou kvalitou, věnujte pozornost vlastnostem, které ovlivňují opakovatelnost:

• Konzistentní vazba:Jednotná textura napomáhá rovnoměrnému toku pájky namísto „kanálování“ v náhodných místech.
• Stabilní výkon z role do role:Operátoři by se neměli muset znovu učit techniku ​​pro každou dávku.
• Čistý měděný povrch:Rychlejší smáčení znamená kratší dobu zahřívání, což přímo snižuje riziko poškození podložky.
• Praktické balení:Dávkovač, který zabraňuje zamotání a znečištění, šetří čas a snižuje plýtvání.

Mnoho kupujících se také zajímá o spolehlivost dodavatelů: dodací lhůty, sledovatelnost šarží a schopnost sladit možnosti opletení s různými opravářskými stanicemi. Dongguan Quande Electronics Co., Ltd.se zaměřuje na řešení pletených drátů vytvořená pro skutečné podmínky přepracování – kde záleží na rychlosti, ale ne na úkor desky. Ať už potřebujete univerzální oplet pro každodenní opravy nebo více kontrolovanou možnost pro standardizované procesy, výběr konzistentního dodavatele pomáhá udržet výsledky stabilní napříč týmy a směnami.

FAQ

Závěrečné myšlenky

Odpájení by mělo působit kontrolovaně, ne chaoticky. Když přizpůsobíte cop k práci a udržíte svou techniku ​​jemnou a opakovatelnou,Pájecí drát knotse stává jedním z nejjednodušších způsobů ochrany desek a zároveň zlepšuje rychlost přepracování a kvalitu dokončení. Pokud se váš tým potýká s nekonzistentními výsledky, poškozením vycpávek nebo nepořádným čištěním, obvykle nejde jen o „schopnost operátora“ – standardizace výběru a použití opletu může znamenat rozdíl.
