Proč je pletená měděná trubice tou správnou volbou pro stínění EMI a ochranu kabelů?

Moderní elektronika je stále menší, rychlejší a mnohem citlivější na hluk. To je skvělé – dokud dokonale „fungující“ kabel nezačne způsobovat náhodné resety, nestabilní signály nebo neúspěšné testy shody. Pokud máte co do činění s elektromagnetickým rušením, statickým výbojem nebo kabeláží, která se neustále odřená a svírá v těsných sestavách,Pletená měděná trubkaje jednou z nejpraktičtějších oprav, kterou můžete implementovat, aniž byste museli předělávat celý systém.

Abstraktní

Tento článek vysvětluje, co aPletená měděná trubkaběžné problémy, které řeší (EMI, otěr, statická elektřina a mechanické namáhání) a jak vybrat správnou konstrukci pro vaše prostředí. Najdete zde také přehledný kontrolní seznam pro výběr, osvědčené postupy instalace a srovnávací tabulku, která vám pomůže přiřadit možnosti materiálů (holá měď, pocínovaná měď, postříbřená měď a nerezové varianty) ke skutečným případům použití – takže se můžete vyhnout přeplácení, nedostatečné specifikaci nebo instalaci způsobem, který ruší její výhody.

Obsah

1. Pletená měděná trubice na bolest bodů
2. Co je to pletená měděná trubice a jak to funguje
3. Jak vybrat správnou pletenou měděnou trubku
4. Srovnávací tabulka materiálů a sestavení
5. Doporučené postupy instalace a uzemnění
6. Kde se běžně používá
7. Sourcing a kontroly kvality, na kterých skutečně záleží
8. FAQ
9. Závěr

Obrys

• Zjistěte, zda je váš problém EMI, statickou elektřinou, otěrem nebo únavou v těsném ohybu
• Pochopte výkon stínění a co v praxi skutečně znamená „pokrytí“.
• Vyberte si správnou povrchovou úpravu materiálu pro vaše prostředí (vlhkost, sůl, teplo)
• Správně nastavte velikost tak, aby seděla, aniž by škrtila kabel nebo zanechávala mezery
• Nainstalujte jej se správnými koncovkami, aby se stínění nestalo „ozdobným“
• Ověření pomocí jednoduchých kontrol: kontinuita, lícování a integrita uzemnění

Pletená měděná trubice na bolest bodů

Lidé většinou začnou hledatPletená měděná trubkakdyž se něco „záhadně“ pokazí – zejména v sestavách s motory, měniči, spínanými zdroji napájení, relé nebo hustými kabelovými svazky. Zde jsou nejčastější bolestivé body, které řeší:

• Nestabilní signály a bolesti hlavy EMI:Šumová vazba může způsobit chyby dat, posun senzoru, bzučení zvuku nebo občasné selhání komunikace, které je obtížné ladit.
• Neúspěšné testy EMC nebo shody:Projdete funkčními testy, ale testy emisí nebo susceptibility nespolupracují – často kvůli mezerám ve stínění nebo slabému uzemnění.
• Oděr a mechanické opotřebení:Kabely vedené kovovými hranami, pohyblivými sestavami nebo systémy s vysokými vibracemi se mohou časem opotřebovat izolací.
• Nárůst statické elektřiny:V suchém prostředí nebo na pohyblivých kabelových nosičích se statická energie může hromadit a vybíjet do citlivých součástí.
• Pevné frézování a opakované ohýbání:Některé ochranné návleky jsou tuhé nebo objemné. Pletená trubka poskytuje ochranu, zatímco se stále ohýbá a ohýbá s postrojem.

Klíčová myšlenka: pletená trubka není jen „rukáv“. Je to funkční vrstva, která může snížit rušení, chránit kabeláž a poskytnout řízenou cestu pro nežádoucí elektrickou energii – pokud je správně specifikována a instalována.

Co je to pletená měděná trubice a jak to funguje

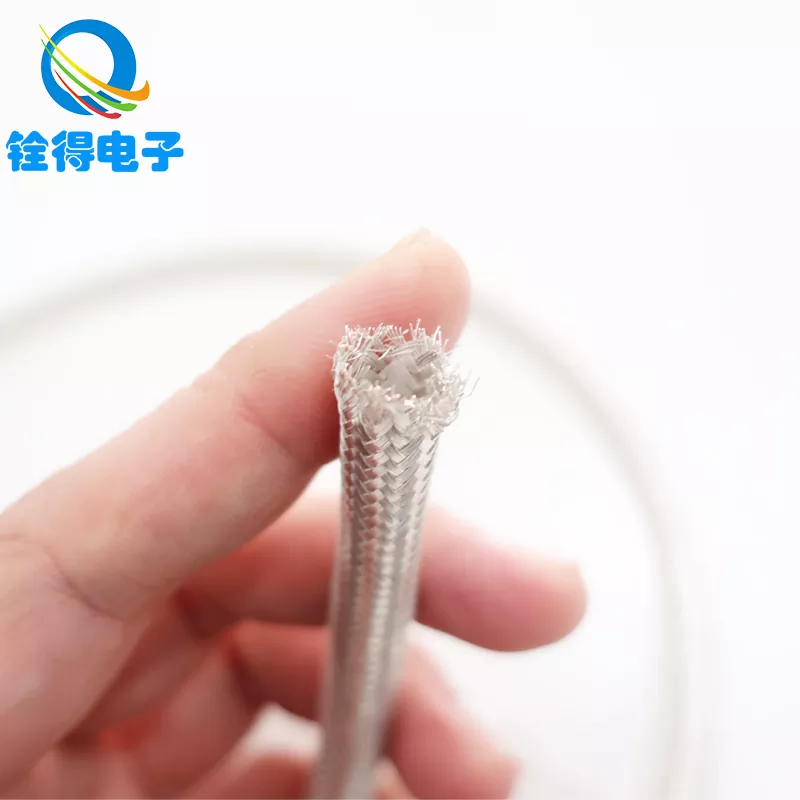

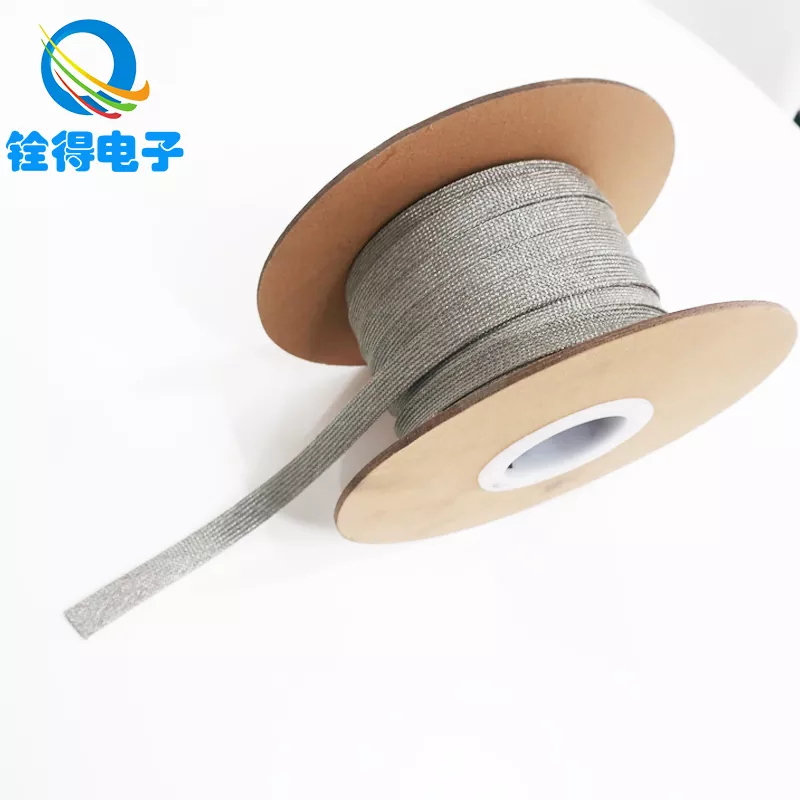

A Pletená měděná trubkaje trubicové pletivo vyrobené splétáním vodivých drátěných pramenů do ohebného pouzdra. Protože tvoří vodivou síť kolem kabelového svazku, může pomoci:

• Tlumí elektromagnetické rušeníobklopením citlivých vodičů vodivou bariérou
• Snižte emisetím, že obsahuje hluk, který by jinak vyzařoval ven
• Zajistěte schopnost statického výbojepři připojení ke správné zemní cestě
• Zlepšete mechanickou ochranuproti oděru, stlačení a oděru

Ve skutečných systémech závisí výkon na detailech: hustotě opletení, pokrytí, průměru drátu a – což je nejdůležitější – jak oplet ukončíte a uzemníte. Vysoce kvalitní oplet se špatným zakončením může fungovat hůře než průměrný správně nainstalovaný oplet.

Jak vybrat správnou pletenou měděnou trubku

Výběr aPletená měděná trubkanení o výběru „nejdražší“ možnosti. Jde o přizpůsobení charakteristik trubice vašemu prostředí a vašemu poruchovému režimu. Použijte tento kontrolní seznam:

• Definujte primární cíl:Stínění EMI, ochrana proti oděru, statický výboj, kontinuita uzemnění nebo kombinace?
• Potvrďte prostředí:suchý, vlhký, solná mlha, vysoká teplota, chemická expozice nebo venkovní kryt?
• Změřte velikost svazku kabelů:vnější průměr (OD) kabelového svazku plus potřeba rozšíření pro konektory.
• Rozhodněte se pro materiál / povrchovou úpravu:holá měď pro kontrolovaná prostředí, pocínovaná pro odolnost proti korozi, postříbřená pro speciální požadavky na vodivost nebo nerezové varianty pro drsné podmínky.
• Zkontrolujte pokrytí a hustotu copu:vyšší pokrytí obvykle zlepšuje stínění, ale může snížit proudění vzduchu a zvýšit tuhost.
• Naplánujte způsob ukončení:svorka, krimpovací, pájecí nebo stínící páska – to ovlivňuje výkon více, než mnoho lidí očekává.

Praktické pravidlo pro velikost: vyberte si takový vnitřní průměr, který hladce pasuje na svazek, aniž byste na něj tlačili. Příliš těsné a deformujete oplet (a namáháte kabel). Příliš volné a vytvoříte mezery, pohyb a nekonzistentní kontakt.

Srovnávací tabulka materiálů a sestavení

Doporučené postupy instalace a uzemnění

To je místo, kde mnoho projektů stínění selhává – ne proto, že by opletení bylo „špatné“, ale protože instalace je neúčinná. Udržujte to jednoduché a disciplinované:

• Udržujte nepřetržité pokrytí:Vyvarujte se velkých mezer, vytažených částí nebo náhlých přechodů průměru, které vytvářejí únikové cesty pro rušení.
• Správně ukončit:Pokud je to možné, použijte svorku nebo ukončovací pásku, která vytváří konzistentní 360stupňový kontakt kolem opletu.
• Pozemek se záměrem:Pokud chcete výkon stínění, připojte opletení ke stabilní referenční zemi pomocí nízkoimpedanční cesty. Dlouhé tenké „pigtaily“ mohou snížit účinnost při vyšších frekvencích.
• Chraňte konce:Přidejte tepelně smrštitelné nebo mechanické odlehčení namáhání, abyste zabránili roztřepení a snížili poškození ostrými hranami podkladové izolace.
• Účet pro pohyb:U pohyblivých postrojů ponechte dostatek vůle, aby se cop nestal namáhaným bodem.

Rychlý zvyk ověření: po instalaci proveďte kontrolu kontinuity po celé délce opletení a ověřte, že vaše koncové body mají pevný mechanický kontakt. Pokud se cop může na konci volně kroutit, váš „štít“ nemusí být spojen tak, jak si myslíte.

Kde se běžně používá

uvidíšPletená měděná trubkav jakémkoli průmyslovém odvětví, kde se mísí citlivé signály s hlučnou výkonovou elektronikou nebo pevnými kabelovými omezeními. Mezi běžné scénáře patří:

• Počítače a datová zařízení:chrání vnitřní data a elektrické vedení před rušením a mechanickým opotřebením
• Komunikační systémy:minimalizace vnějšího rušení a snížení přeslechů mezi kabelovými svazky
• Automobilová elektronika:podpora stabilního provozu ve složitém palubním elektromagnetickém prostředí
• Průmyslová automatizace:ochrana kabelů kolem řídicích kabelů PLC, motorových pohonů a kabelových svazků snímačů
• Lékařské vybavení:zlepšená elektromagnetická stabilita pro přesné přístroje a diagnostické systémy

Pokud váš systém zahrnuje přepínání, rychlé přechodové jevy nebo husté vedení kabelových svazků, může být pletená objímka jedním z cenově nejefektivnějších vylepšení – zejména ve srovnání s přepracováním desek, změnou tras kabelů nebo přidáním objemného filtrování všude.

Sourcing a kontroly kvality, na kterých skutečně záleží

Ne všechny pletené trubky jsou stejné. Dvě trubky mohou na první pohled vypadat podobně a ve skutečných sestavách fungovat velmi odlišně. Při hodnocení dodavatelů se zaměřte na hmatatelné ukazatele:

• Jednotná struktura copu:konzistentní vazba snižuje slabá místa a zlepšuje opakovatelnost při instalaci
• Stabilní rozměry:vnitřní průměr a expanzní chování by měly být předvídatelné napříč šaržemi
• Konzistence materiálu a povrchové úpravy:kvalita pokovení/povrchové úpravy ovlivňuje odolnost proti korozi a dlouhodobou elektrickou stabilitu
• Mechanická manipulace:dobré copánky odolávají třepení, deformaci a zasekávání během routování
• Podpora přizpůsobení:pokud mají vaše kabelové svazky neobvyklé průměry, délky nebo potřeby zakončení, může přizpůsobení ušetřit čas a snížit riziko montáže

Právě zde může spolupráce se zkušeným výrobcem snížit počet pokusů a omylů. Například,Dongguan Quande Electronics Co., Ltd. vyrábí oplétané měděné trubky určené pro stínění a ochranu kabelů v různých aplikačních prostředích a může podporovat různé výběry materiálů a specifikace v závislosti na tom, jak plánujete vést a ukončit objímku.

FAQ

Q1: Funguje opletená měděná trubka jak pro stínění, tak pro fyzickou ochranu?
A:Ano. Může pomoci snížit elektromagnetické rušení a zároveň chránit kabely před otěrem a stlačením. Rovnováha závisí na hustotě opletení a způsobu instalace trubky.

Q2: Je pocínovaná měď vždy lepší než holá měď?
A:Ne vždy. Čistá měď funguje dobře v kontrolovaném prostředí a je často cenově výhodnější. Pocínovaná měď je chytřejší volbou, když záleží na vlhkosti, riziku oxidace nebo dlouhé životnosti v drsnějším prostředí.

Q3: Jak mohu nastavit velikost pletené měděné trubky pro kabelový svazek?
A:Změřte vnější průměr celého svazku (včetně tloušťky pláště) a vyberte vnitřní průměr, který se nasune bez použití síly. Pokud má svazek konektory, zvažte použití rozšiřitelného pouzdra nebo naplánujte instalaci před ukončením.

Otázka 4: Proč stínění někdy „nefunguje“ ani s opleteným rukávem?
A:Nejčastějším důvodem je špatné zakončení nebo uzemnění. Pokud opletení není správně připojeno (nebo má zemnící dráha vysokou impedanci), účinnost stínění může dramaticky klesnout.

Q5: Může pletená měděná trubice pomoci se statickou elektřinou?
A:Může, pokud je připojen k řízené vybíjecí cestě. Vodivost opletu může pomoci rozptýlit nahromadění statické elektřiny, místo aby se nechala nepředvídatelně hromadit a vybíjet.

Závěr

Pokud bojujete s EMI, honíte občasné poruchy nebo se snažíte chránit kabelové svazky v těsných a vysoce namáhaných cestách,Pletená měděná trubkaje jedním z těch upgradů, které dokážou přinést mimořádné výsledky – aniž by se celý váš návrh obrátil vzhůru nohama. Trik spočívá ve výběru správného materiálu pro vaše prostředí, jeho správné velikosti a ukončení tak, aby bylo zachováno nepřetržité stínění a spolehlivý kontakt.

Pokud chcete pomoci s výběrem správné specifikace – nebo se snažíte vyřešit problém s tvrdohlavým rušením nebo životností ve skutečné sestavě –Dongguan Quande Electronics Co., Ltd.může podpořit váš projekt pomocí oplétaných měděných trubek přizpůsobených vaší aplikaci. Jste připraveni přejít od „hádání“ k čistšímu a spolehlivějšímu řešení elektroinstalace?kontaktujte násprodiskutovat vaše požadavky a získat praktické doporučení.
