Proč výběr zemnícího vodiče rozhoduje o bezpečnosti, spolehlivosti a hlučnosti?

Abstraktní

A zemnící vodičje snadné přehlédnout, dokud se něco nepokazí: neočekávané resetování zařízení, rušení, které ničí signály, brnění krytů, neúspěšné kontroly nebo (v nejhorším případě) riziko šoku a požáru. Tato příručka rozebírá, jak zemnící vodiče skutečně fungují ve skutečných systémech, co obvykle způsobuje problémy s uzemněním a jak vybrat zemnící vodič, který vyhovuje vašim elektrickým, mechanickým a environmentálním omezením. Po cestě získáte praktické kontrolní seznamy, srovnávací tabulku běžných zemnících vodičů a osvědčené instalační tipy. Pokud hodnotíte pletené uzemňovací produkty nebo vytváříte strategii uzemnění pro stroj, panel, vozidlo nebo kryt, budete odcházet s jasnými dalšími kroky. Pro výrobce a projektové týmy,Dongguan Quande Electronics Co., Ltd.podporuje výběr a přizpůsobení zemnícího vodiče, takže váš návrh funguje konzistentně od prototypu až po výrobu.

Obsah

• Obrys
• Co vlastně umí zemnící vodič
• Vytváření uzemňovacích bodů zákaznické bolesti
• Jak vybrat správný zemnící vodič
• Běžné typy zemnících vodičů a kdy je používat
• Úvahy o velikosti, které zabraňují překvapivým selháním
• Instalační postupy, které vytvářejí nebo porušují uzemnění
• Nejčastější chyby a jak se jim vyhnout
• Jak ověřit kvalitu uzemnění v terénu
• FAQ
• Další kroky

Obrys

1. Účel uzemňovacího vodiče v oblasti bezpečnosti a integrity signálu
2. Příznaky špatného uzemnění a proč k nim dochází
3. Rámec výběru pokrývající elektrické zatížení, frekvenční chování a prostředí
4. Porovnání splétaných pásků, lankových drátů a přípojnic
5. Instalační detaily, které snižují odpor a zabraňují uvolnění
6. Metody ověřování a praktické přejímací kontroly
7. Často kladené otázky a pokyny pro získávání

Co vlastně umí zemnící vodič

Fráze „zemnící vodič“ se používá pro více úloh a jejich smícháním se mnoho projektů dostává do problémů. Ve většině aplikací podporuje zemnící vodič jednu nebo více z těchto funkcí:

• Bezpečnostní chybová cesta: Pokud se živý vodič dostane do kontaktu s kovovým krytem, ​​zemní cesta pomáhá přenášet poruchový proud, takže ochranná zařízení mohou rychle sepnout.
• Vyrovnání potenciálů: Připojení kovových částí tak, aby zůstaly na téměř stejném potenciálu, snižuje dotykové napětí a minimalizuje riziko jiskření.
• Kontrola hluku a referenční stabilita: Dobré uzemnění může snížit elektromagnetické rušení poskytnutím řízené zpětné cesty a snížením impedance na příslušných frekvencích.
• Odklonění blesku a přepětí: V některých systémech pomáhají zemnicí vodiče bezpečně směrovat vysokoenergetické přechodové jevy (často jako součást širší strategie propojení a přepětí).

Všimněte si toho slovaimpedancenejen odpor. Mnoho problémů s uzemněním se objevuje při vyšších frekvencích, kde se vodič, který vypadá „v pořádku“ na základním elektroměru, stále chová špatně kvůli indukčnosti, délce a geometrii připojení. To je důvod, proč fyzický tvar uzemňovacího vodiče může být důležitý stejně jako jeho průřez.

Vytváření uzemňovacích bodů zákaznické bolesti

Pokud jste někdy měli systém, který prošel testem na pracovním stole, ale selhal v továrně, vozidle nebo venkovní instalaci, uzemnění je často součástí příběhu. Zde jsou nejčastější problémy zákazníků, které vidíme v průmyslových a elektronických systémech:

• Náhodné resety a nevysvětlitelné závady: Přerušovaná zemnící spojení mohou způsobit napěťové posuny, které matou řídicí elektroniku.
• EMI, které nezmizí: Stínění a filtry nemohou plně kompenzovat špatnou zpětnou cestu nebo vysokoimpedanční propojení mezi kryty.
• Neúspěšné kontroly nebo zpoždění při dodržování předpisů: Neadekvátní spojení, nesprávné ukončení nebo špatná dokumentace mohou vést k přepracování a posunutí plánu.
• Přehřívání v místech připojení: Problém s „malým“ kontaktem se stává horkým místem při poruchovém proudu nebo podmínkách opakovaného přepětí.
• Koroze a uvolnění: Venkovní, mořské, vlhké nebo chemické prostředí může zhoršit připojení rychleji, než týmy očekávají.
• Bolesti hlavy při montáži: Dráty, které jsou příliš tuhé, příliš krátké nebo náchylné k únavě, mohou způsobit nekonzistenci výroby.

Dobrou zprávou je, že většině z nich lze předejít. Klíčem je, aby se uzemnění považovalo za problém mechanického a elektrického návrhu, nikoli jako dodatečný nápad.

Jak vybrat správný zemnící vodič

Spolehlivý výběrový proces začíná vašimi skutečnými omezeními, nejen katalogovým popisem. Použijte tento rámec:

1) Definujte úlohu uzemnění

• Jde především o bezpečnostní lepení, tlumení hluku, zvládání přepětí nebo jejich kombinaci?
• Jedná se o spojení mezi krytem a krytem, ​​lepení dveří, lepení panelu nebo zakončení stínění kabelu?

2) Zmapujte elektrickou spotřebu

• Chyba aktuálních očekávání: Chování ochranného zařízení závisí na nízkoimpedanční cestě.
• Frekvenční chování: Pro šum a EMI kratší a širší vodiče často překonávají delší, užší.
• Pracovní cyklus: Občasné přepětí se liší od nepřetržitého sdílení proudu.

3) Porovnejte mechanickou realitu

• Bude se ohýbat (dveře, panty, vibrace, robotika)? Pokud ano, pružný zemnící vodič je kritický.
• Je prostor málo? Existuje požadavek na opakovaný poloměr ohybu?
• Budou mít montážníci správný přístup k utahovacím šroubům?

4) Berte v úvahu životní prostředí

• Vlhkost, solná mlha, chemikálie, vysoká teplota, UV záření nebo kontaminace olejem mohou změnit výběr materiálu.
• Pokud je koroze pravděpodobná, záleží na povrchové úpravě a spojovacím materiálu stejně jako na materiálu vodiče.

5) Rozhodněte se o strategii ukončení včas

• Prstencové svorky, očka, přivařovací jazýčky, spoje svorníků nebo spojování ve stylu svorek vyžadují různé konstrukce vodičů.
• Konzistence v ukončení rovná se konzistence ve výkonu.

Pokud chcete méně překvapení ve výrobě, uzamkněte tato rozhodnutí před dokončením výkresů svazků. Dongguan Quande Electronics Co., Ltd. často podporuje týmy potvrzením vhodnosti, flexibility a kompatibility ukončení před hromadnou výrobou.

Běžné typy zemnících vodičů a kdy je používat

Pro mnoho průmyslových skříní je „nejlepší“ volbou kombinace: spojovací lišta v panelu, krátké splétané pásky pro dveře a pohyblivé části a dobře zakončené lankové vodiče pro pevné připojení.

Úvahy o velikosti, které zabraňují překvapivým selháním

Velikost není jen „větší, tím lepší“. Předimenzování může způsobit tuhost, montážní problémy a únavu. Poddimenzování se může přehřát, vymazat ochranné zařízení proti selhání nebo vytvořit nestabilní reference. Mějte na paměti tyto zásady:

• Kratší údery silnějšípro mnoho problémů souvisejících s hlukem. Zkrácení délky často zlepší výkon více než zvětšení průřezu.
• Širší může porazit kolona vyšších frekvencích. Ploché pletené popruhy mohou při správné instalaci snížit impedanci.
• Oblast připojení je důležitá. Silný vodič na malé kontaktní ploše může stále fungovat špatně.
• Tepelné a poruchové události jsou různé. Vodič může přežít krátký poruchový puls, ale selhat při opakovaných rázech nebo zahřátí na špatném spoji.

Pokud váš návrh musí splňovat konkrétní elektrický kód nebo průmyslovou normu, použijte jako základní linii metodu dimenzování této normy a poté navrstvěte mechanické a environmentální požadavky. V případě pochybností zacházejte s ukončením a montáží jako s prvotřídními designovými položkami, nikoli s „detaily instalátoru“.

Instalační postupy, které vytvářejí nebo porušují uzemnění

K většině poruch uzemnění dochází na rozhraních. Dirigent je zřídka problém; spojení obvykle je. Tyto postupy dramaticky zlepšují výsledky:

Tam, kde je vyžadováno lepení, použijte čistý kontakt kov na kov

• Odstraňte barvu, eloxování nebo povlaky v místě lepení, pokud není kování navrženo tak, aby povlaky spolehlivě prorazilo.
• Použijte vhodné podložky nebo spojovací materiál, abyste udrželi kontaktní tlak v průběhu času.

Kontrolujte uvolňování při vibracích

• Používejte metody zamykání kompatibilní s vaším hardwarem a prostředím.
• Použijte konzistentní točivý moment a zdokumentujte jej pro výrobu.

Minimalizujte délku a vyhněte se smyčkám

• Zemnící vodiče veďte co nejkratší a nejpřímější.
• Vyhněte se velkým smyčkám, které mohou zachytit rušení jako anténa.

Navrhněte pro pohyb, místo abyste doufali, že se nepohne

• U dveří, pantů a vibračních sestav pletený zemnící pásek s náležitým odlehčením tahu často přežije tuhý drát.
• Respektujte poloměr ohybu a ujistěte se, že pásek nebo drát není mechanickou zarážkou.

Standardizujte koncovky

• Vyberte styl ukončení a aplikujte jej konzistentně napříč sestaveními.
• Kvalita krimpování, lícování očka a příprava kontaktního povrchu by měly být řízené procesy.

Nejčastější chyby a jak se jim vyhnout

• Použití dlouhých „pigtailů“ pro štítykteré podkopávají vysokofrekvenční výkon. Udržujte spoje stínění krátké a v případě potřeby zvažte přístupy pomocí svorek.
• Spoléhání na kontakt podvozku přes barvu. Pokud nemůžete zaručit kovový kontakt, nepředpokládejte, že existuje.
• Míchání kovů bez plánování. Různé kovy a vlhkost mohou urychlit korozi a zvýšit odolnost.
• Ignorování lepení dveří. Skvělý povrch panelu nepomůže, pokud se dveře stanou hlučnou plovoucí deskou.
• Přílišné ohýbání tuhého vodiče. Vibrační únava je skutečná; zvolte vodič určený pro pohyb.
• Testování pouze se základním pípnutím kontinuity. Kontinuita se v reálných podmínkách nerovná robustní nízkoimpedanční vazbě.

Jak ověřit kvalitu uzemnění v terénu

Ověření by mělo odpovídat riziku. Pro jednoduché lepení může být užitečná kontrola nízkého odporu. U citlivých systémů možná budete potřebovat další metody. Mezi praktické možnosti patří:

• Vizuální kontrola: Potvrďte odstranění povlaku, typ hardwaru a že vodič není napnutý.
• Nízkoodporové měření: Změřte napříč vazbou přístrojem vhodným pro nízkoohmovou práci, nejen základním multimetrem.
• Zkouška kmitání: Při sledování přerušovaného chování opatrně pohybujte dveřmi nebo popruhy.
• Tepelná kontrola při zatížení: Horká místa často odhalují vysoce odolné spoje.
• Ověření příznaků hluku: Pokud má uzemnění omezit rušení, potvrďte měřením před a po, které odpovídají vašim skutečným provozním podmínkám.

Pokud je váš systém kritický z hlediska bezpečnosti, dodržujte příslušné elektrické předpisy a organizační testovací postupy. Tento článek poskytuje obecné technické pokyny, ale konečná kritéria přijatelnosti by měla odpovídat vašemu odvětví a povinnostem dodržovat shody.

FAQ

• Je zemnící vodič stejný jako nulový vodič?
  Ne. V mnoha systémech vede nulový vodič zpětný proud během normálního provozu, zatímco zemnící vodič je určen pro bezpečnostní propojení a poruchové stavy. Slouží různým rolím a odlišně se s nimi zachází při návrhu a instalaci.

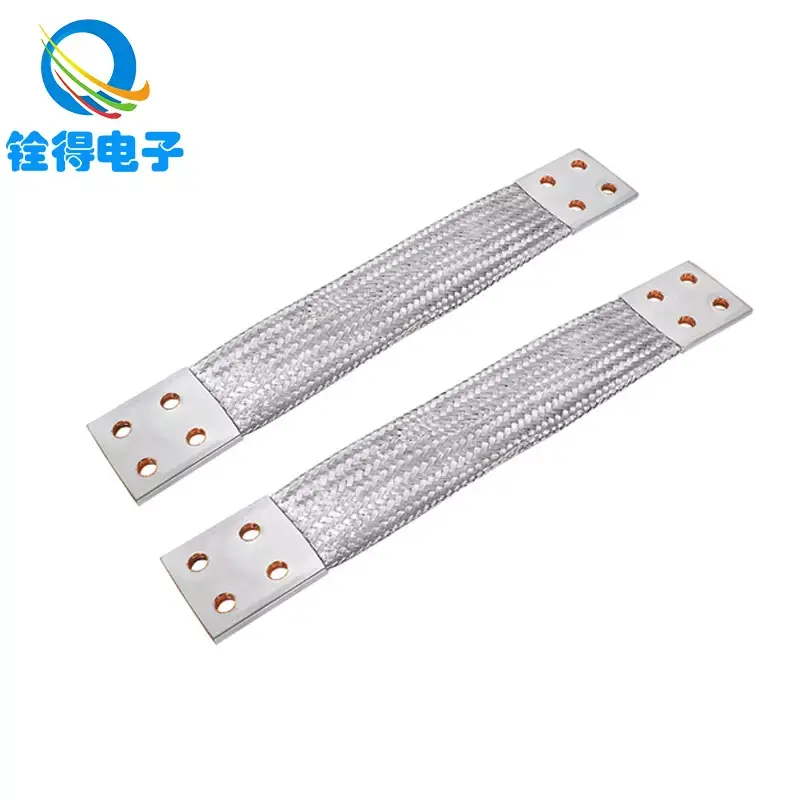

• Kdy bych měl použít pletený zemnící pásek místo běžného drátu?
  Splétané pásky jsou často preferovány pro lepení pohyblivých částí, vibračních prostředí nebo krátkých, širokých, nízkoimpedančních spojů, které podporují kontrolu hluku. Mohou také zvýšit spolehlivost lepení dveří a krytu, když je ohýbání nevyhnutelné.
• Snižuje silnější zemnící vodič vždy rušení?
  Ne vždy. Zkrácení délky, zlepšení oblasti připojení a použití geometrie, která snižuje impedanci, může být důležitější než pouhé zvětšení průřezu – zejména u vysokofrekvenčního šumu.
• Proč má můj systém stále šum, i když vše vykazuje kontinuitu?
  Kontinuita pouze dokazuje, že existuje nějaká vodivá cesta. Problémy se šumem se často týkají impedance na provozních frekvencích, špatné geometrie spojování, dlouhých pigtailů nebo nekonzistentních zakončení stínění.
• Co způsobuje, že zemní spojení v průběhu času selhávají?
  Mezi běžné příčiny patří uvolňování vibrací, koroze, špatná příprava povrchu, nedostatečné odlehčení tahu a nekonzistentní kvalita krimpování nebo oček. Expozice prostředí může vše tyto urychlit.
• Jak zajistím, že uzemnění bude ve výrobě konzistentnější?
  Standardizujte hardware a koncovky, definujte specifikace krouticího momentu, přípravu ovládacího povrchu a vyberte vodiče, které vyhovují procesu montáže. Konzistence je stejně tak o řízení procesu jako o volbě vodiče.
• Mohu přizpůsobit zemnící vodiče pro svůj kryt nebo svazek?
  Ano. Mnoho výrobců nabízí vlastní délky, konstrukce opletení a možnosti ukončení. Pokud máte omezený prostor, pohyb nebo korozní omezení, přizpůsobení často snižuje přepracování a zvyšuje spolehlivost.

Další kroky

Pokud máte co do činění s nevysvětlitelným EMI, nekonzistentním chováním zařízení, problémy s lepením dveří nebo uzemňovacími body, které korodují nebo se uvolňují, nepovažujte zemnící vodič za příslušenství. Zacházejte s ním jako s navrženou součástí s elektrickými, mechanickými a ekologickými požadavky.

Pokud chcete pomoci s výběrem stylu zemnícího vodiče, definováním možností zakončení nebo přizpůsobením flexibility a instalačních omezení, Dongguan Quande Electronics Co.,Ltd. může podpořit vaše potřeby hodnocení a produkce. Podělte se o své aplikační detaily a nákresy a my vám doporučíme praktické uzemňovací řešení, které můžete vytvářet opakovaně a s jistotou –kontaktujte nászačít.
