Jak pletená měděná trubice zlepšuje flexibilní připojení napájení a uzemnění?

Abstraktní

Pokud jste se někdy potýkali s prasklými výstupky, přehřátými propojkami, obtěžujícími výlety nebo hlučnými signály v blízkosti silnoproudých zařízení, už znáte skutečného nepřítele: pevná spojení v místech, která se pohybují, vibrují, roztahují nebo vyžadují snadný servisní přístup.Pletená měděná trubkaje určeno přesně pro ty „všechno je v pořádku, dokud to není“ prostředí. Kombinuje vysokou vodivost s flexibilitou a pomáhá vám vytvářet spojení, která zůstanou spolehlivá při tepelném cyklování, mechanickém pohybu a stísněných instalačních prostorech.

Tento průvodce rozebírá coPletená měděná trubkaje, kde svítí, v čem zákazníci při výběru běžně chybují a jak to poprvé správně specifikovat. Najdete zde také tipy pro dimenzování, praktickou srovnávací tabulku, doporučené postupy instalace a krátké časté dotazy, které vám pomohou přejít od „potřebujeme něco flexibilního“ k jasné specifikaci připravené k nákupu.

Obsah

• Obrys
• Co je pletená měděná trubka
• Body bolesti zákazníků, které řeší
• Typické případy použití
• Jak vybrat správnou specifikaci
• Praktické tabulky pro dimenzování a párování
• Tipy pro instalaci a manipulaci
• Kontrolní seznam kvality před nákupem
• Spolupráce s Dongguan Quande Electronics Co., Ltd.
• FAQ
• Další kroky

Obrys

1. DefinovatPletená měděná trubkasrozumitelným jazykem a vysvětlit, jak se chová ve skutečných instalacích.
2. Mapujte běžné scénáře poruch na konstrukční výhody opleteného trubkového vodiče.
3. Ukažte nejběžnější aplikace a to, co je v každé z nich nejdůležitější.
4. Poskytněte rámec pro výběr: materiál, pokovení, hustotu opletení, rozměry a způsob zakončení.
5. Sdílejte snadno použitelné tabulky, aby kupující mohli sladit potřeby výkonu s jasnou specifikací.
6. Zakončete tipy pro manipulaci, kontrolním seznamem kvality a často kladenými dotazy pro kupující.

Co je pletená měděná trubka

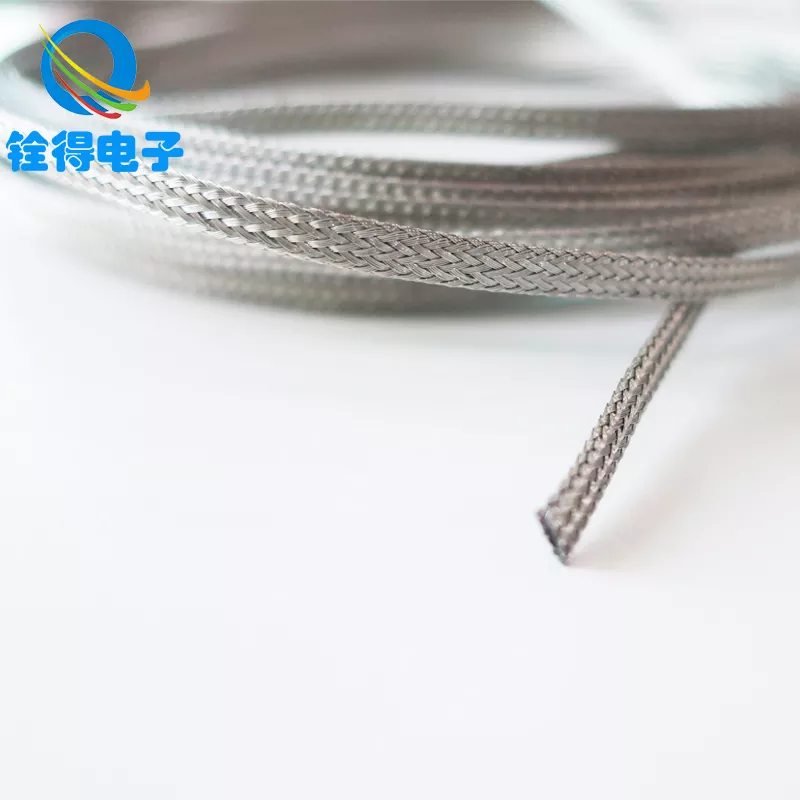

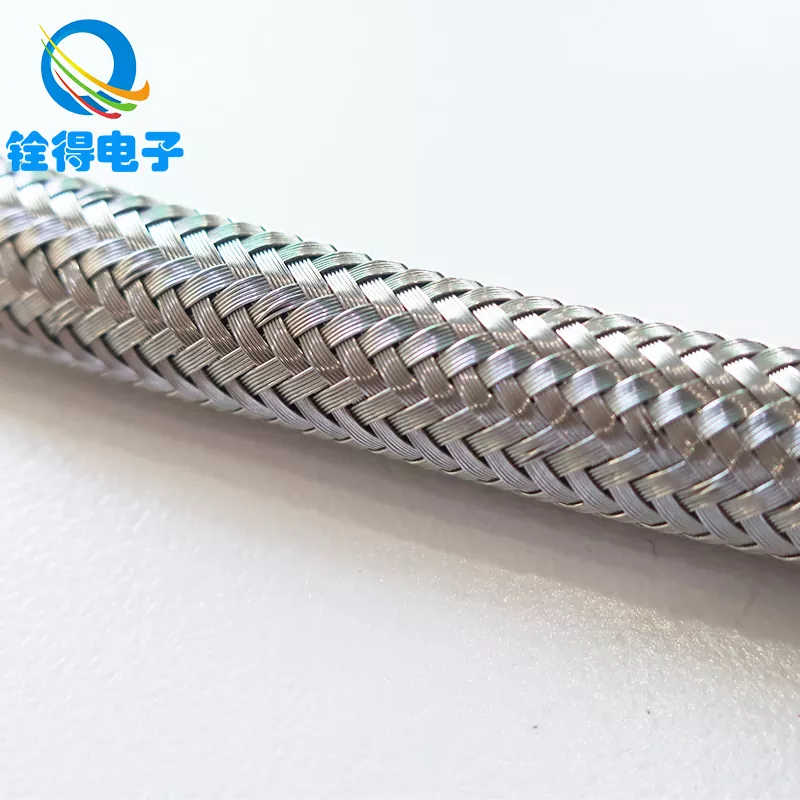

Pletená měděná trubkaje trubkový oplet vyrobený z několika pramenů měděného drátu vetkaného do ohebného pouzdra nebo tvaru trubky. V závislosti na designu může být použit jako:

• Pružný vodič(proud mezi dvěma body, kde dochází k pohybu nebo expanzi)
• Uzemňovací cesta(lepení skříní, dveří, skříní, přípojnic a rotujících nebo vibrujících sestav)
• Elektromagnetický štít(snížení rušení vytvořením vodivého krytu kolem kabelů nebo sestav)
• Ochranný rukáv(ochrana hadic/kabelů před otěrem při přidání vodivosti)

Na rozdíl od pevné měděné tyče nebo tuhého kabelu se pletená trubka může opakovaně ohýbat a přizpůsobit se stísněným prostorům. Může také „dýchat“ tepelnou roztažností: jak teplota stoupá, kovové části se roztahují; když vychladnou, stahují se. Opletená struktura toleruje tento cyklus s menším rizikem uvolnění hardwaru, praskání v oku nebo přenášení napětí do citlivých svorek.

Body bolesti zákazníků, které řeší

Kupující obvykle začnou hledatPletená měděná trubkapoté, co se vyskytl jeden z těchto problémů:

• Přehřívání v místech připojenízpůsobené nedostatečnou kontaktní plochou, špatnou flexibilitou nebo pohybem vyvolanými mikro-mezery.
• Prasklé výstupky a zlomené pramenykde jsou tuhé vodiče nuceny se ohýbat během vibrací nebo servisu.
• Uvolněné upevňovací prvky v průběhu časuv důsledku tepelného cyklování a mechanického pohybu přenášejícího napětí do spoje.
• Hluk a rušenív blízkosti střídačů, transformátorů, rozvaděčů, svářeček nebo nabíjecích zařízení EV.
• Obtížně instalovatelné propojkyve stísněných skříních, kde se poloměr ohybu stává bojem.
• Předčasná korozeve vlhkém, pobřežním nebo chemicky aktivním prostředí, kdy materiály nejsou přizpůsobeny podmínkám.

Dobře specifikovaná opletená trubice řeší tyto problémy kombinací vodivosti, flexibility a pokrytí povrchu. Výsledkem je jednodušší spojení směrovat, stabilnější v průběhu času a méně citlivé na malé posuny, které by potrestaly tuhou část.

Typické případy použití

Zde jsou místa v reálném světě, kdePletená měděná trubkase běžně používá a o co se obvykle rozhodují nejvíce:

• Spínací a přípojnicové systémy:flexibilní spojení mezi přípojnicemi nebo součástmi, které se při zatížení zahřívají.
• Transformátory a rozvody energie:uzemnění a propojení pro snížení rizika chyb a udržení stabilního potenciálu.
• Železniční a automobilové platformy:spojení odolné proti vibracím a flexibilní proudové cesty.
• EV/nabíjecí a invertorové systémy:řízení vysokého proudu a zároveň snížení elektrického šumu.
• Průmyslové skříně a skříně:dveřní spojovací pásy a zemnící dráhy, které se musí při otevírání/zavírání ohýbat.
• Stínění EMI pro kabely a sestavy:vodivá trubice kolem kabelů pro snížení citlivosti na rušení.

Jak vybrat správnou specifikaci

NejlepšíPletená měděná trubkapro váš projekt závisí na tom, jak bude použit: aktuální úroveň, pracovní cyklus, prostředí, požadovaná flexibilita, a způsob ukončení. Níže je uveden praktický výběrový rámec, který můžete předat inženýrům, nákupu a vašemu dodavateli.

1) Typ mědi a očekávání vodivosti

• Holá měď:silná vodivost, běžná v kontrolovaných prostředích.
• Pocínovaná měď:lepší odolnost proti oxidaci a snadnější pájitelnost, často preferovaná pro vlhké nebo proměnlivé podmínky.
• Speciální pokovení:používá se pro specifické potřeby koroze nebo rozhraní (vyberte na základě prostředí a spojovacích materiálů).

2) Konstrukce a hustota copu

• Průměr drátu a počet pramenůovlivňují pružnost a trvanlivost.
• Krytí copuovlivňuje výkon stínění a stabilitu kontaktu.
• Expanzní poměrzáleží, kdy se trubka musí vejít do rozsahu průměrů.

3) Rozměry, na kterých skutečně záleží

• Vnitřní průměr (ID):zda se vejde přes cílovou část nebo kabelový svazek.
• Vnější průměr (OD):zda se vejde do ucpávek, svorek nebo vodicích kanálů.
• Délka a servisní smyčka:ponechání dostatečné vůle, aby se cop nestal „pružinou“ ve vašem kloubu.

4) Způsob ukončení

• Krimpovací očka/objímky:společné pro zemnicí popruhy a propojky.
• Svařované/pájené konce:používá se tam, kde je potřeba vysoká spolehlivost a nízký přechodový odpor.
• Svorka nebo zakončení pásku:často se používá pro stínící aplikace pro udržení 360stupňového kontaktu.

5) Prostředí a korozní realita

• Vlhkost, expozice solí, průmyslové chemikálie a různé kovy mohou změnit to, jak vypadá „dost dobré“.
• Pokud vaše zařízení žije venku nebo v blízkosti slaného vzduchu, volba pokovení a ochrana spojů se stávají nesmlouvavou.

Praktické tabulky pro dimenzování a párování

Tabulka 1: Přizpůsobení potřeb aplikace charakteristikám pletené trubky

Tabulka 2: Kontrolní seznam pro uživatele pro specifikaci pletené měděné trubky

Tipy pro instalaci a manipulaci

Dokonce i nejlepšíPletená měděná trubkamůže mít nižší výkon, pokud je seříznut, špatně manipulován nebo ukončen. Tyto praktické tipy snižují přepracování a selhání:

• Zabraňte třepení během řezání:použijte metodu, která udrží prameny uzavřené (před řezáním omotejte páskou nebo použijte vhodné nástroje).
• Přidejte servisní smyčku, když existuje pohyb:umožňují spíše jemné křivky než těsné ohyby v koncovém bodě.
• Chraňte konce:teplem smrštitelné boty, boty nebo rukávy mohou snížit oděr a zabránit šíření zatoulaných pramenů.
• Zajistěte čisté styčné plochy:odstraňte oxidaci nebo nečistoty v místech, kde se očka nebo svorky dotýkají kovu.
• Mysl odlišné kovy:pokud váš hardware není kompatibilní s mědí, zvažte strategie ochrany povrchu, abyste snížili galvanické problémy.
• Na kroutícím momentu záleží:konzistentní upevnění snižuje mikropohyby a stabilizuje kontaktní odpor.

Pro použití ve stínění upřednostněte 360stupňový kontakt: oplet, kterého se dotknete pouze v jednom malém bodě, může vypadat jako nainstalovaný, ale nepřinese konzistentní redukci hluku. U vysokoproudých propojek se zaměřte na integritu konce: robustní krimpování nebo technické úpravy zakončení obvykle vytvářejí největší rozdíl ve spolehlivosti.

Kontrolní seznam kvality před nákupem

Pokud získávátePletená měděná trubkapro kritická zařízení chcete předvídatelnou vodivost, konzistentní geometrii opletení a stabilní materiály. Při kontrole vzorků nebo dokumentace dodavatele použijte tento kontrolní seznam:

• Konzistence materiálu:potvrďte, že jakost a povrchová úprava mědi odpovídají vašemu prostředí a způsobu spojování.
• Jednotnost copu:zkontrolujte mezery, nekonzistentní výběr nebo nerovnoměrné pokrytí po celé délce.
• Rozměrová stabilita:ověřte ID/OD v uvolněných a nainstalovaných podmínkách, zejména pokud se jedná o natahování.
• Spolehlivost ukončení (pokud je smontováno):zkontrolujte symetrii zalisování, očekávání pevnosti v tahu a těsnění konce.
• Balení a manipulace:Špatné balení může zdeformovat copánky nebo způsobit kontaminaci ještě předtím, než díl vůbec dosáhne vaší linie.

Spolupráce s Dongguan Quande Electronics Co., Ltd.

Když kupujete opletené vodiče, nekupujete pouze měď – kupujete si opakovatelnost: stejnou hustotu opletení, stejné přizpůsobení a stejný výsledek zakončení pokaždé, když běží vaše výrobní linka.Dongguan Quande Electronics Co., Ltd.poskytujePletená měděná trubkařešení určená pro aplikace kde flexibilita, vodivost a odolnost musí žít společně ve stejné části.

Pokud již máte výkres nebo starší číslo dílu, můžete to obvykle rychle převést do jasné specifikace. Pokud tak neučiníte, stále lze vytvořit praktickou specifikaci z několika vstupů: kde je nainstalován, jak se pohybuje, k čemu se připojuje a v jakém prostředí žije. Často to stačí k zúžení materiálu, rozsahu velikostí, a ukončete možnosti léčby bez nákupu metodou pokus-omyl.

FAQ

Další kroky

Pokud vaše aktuální nastavení trpí teplem, vibracemi, pevným vedením nebo nespolehlivým uzemněním,Pletená měděná trubkaje často nejjednodušší upgrade, který přináší měřitelné zvýšení stability. Nejrychlejší cestou ke správnému výběru je definovat vaše instalační omezení (prostor, pohyb, teplotní výkyvy) a způsob ukončení. Odtud je obvykle zřejmý správný materiál a konstrukce copu.
