Jak může měděný oplet zlepšit uzemnění a kontrolu EMI?

Abstraktní

Měděný copje jednou z těch „malých částí“, které tiše rozhodují o tom, zda systém působí jako skála, nebo se stane záhadnou schránkou hluku, tepla a občasných poruch. Pokud jste se někdy zabývali zemnicím pásem, který se zahřívá, skříní, která hučí rušením, nebo flexibilním připojením, které neustále praská v tu nejhorší možnou dobu, tento průvodce je pro vás. Rozebereme, co Copper Braid skutečně dělá, proč selhává ve skutečných instalacích a jak jej vybrat, ukončit a udržovat tak, aby uzemnění a stínění zůstávají stabilní na dlouhou trať.

Obsah

• Obrys
• Real-World Bolest bodů Copper Copper Řeší
• Co měděný cop je (a co není)
• Jak si vybrat měděný cop bez hádání
• Tabulka rychlého výběru
• Ukončení a instalace, která se nezdaří
• Praktické kontroly a ověřování
• Časté chyby a snadné opravy
• Typické případy použití a přizpůsobení správného copu
• FAQ
• Další krok

Obrys

1. Identifikujte bod bolesti: teplo, únava vibrací, hluk, koroze nebo prostorová omezení
2. Potvrďte typ úlohy: zemnící pásek, lepení, stínící pouzdro nebo pružný konektor
3. Vyberte si typ copu: plochý vs trubkový, holý vs pocínovaný, jemné vs. hrubé prameny
4. Dimenzujte jej podle účelu: plocha průřezu, délka a přípustný nárůst teploty
5. Správné ukončení: krimpování, svařování/pájení nebo pájení (pouze tam, kde je to vhodné)
6. Ověřte v terénu: odpor, teplotu a „test kývání“ při zatížení

Real-World Bolest bodů Copper Copper Řeší

Lidé zřídka „chtějí“ měděný cop. Chtějí, aby se problém přestal dít. Zde jsou hlavní bolestivé body, na které je Copper Braid postaven:

• Přerušované uzemněnízpůsobené vibracemi, pohybem dveří nebo tepelnou roztažností
• Problémy EMIjako nestabilní signály, hlučné senzory nebo bolesti hlavy s dodržováním
• Horká místau flexibilních propojek, kde pevný kabel nemůže přežít opakovaný pohyb
• Korozena exponovaných místech lepení, zejména ve vlhkém nebo slaném prostředí
• Prostorové limitykde je kulatý kabel příliš tuhý nebo příliš objemný na bezpečné vedení

Hlavní výhodou je flexibilita. Copper Braid šíří ohybové napětí přes mnoho jemných pramenů, což mu pomáhá snášet pohyb lépe než tuhý vodič. Může také poskytnout širokou kontaktní plochu pro aplikace lepení a stínění – pokud je správně nainstalován.

Co měděný cop je (a co není)

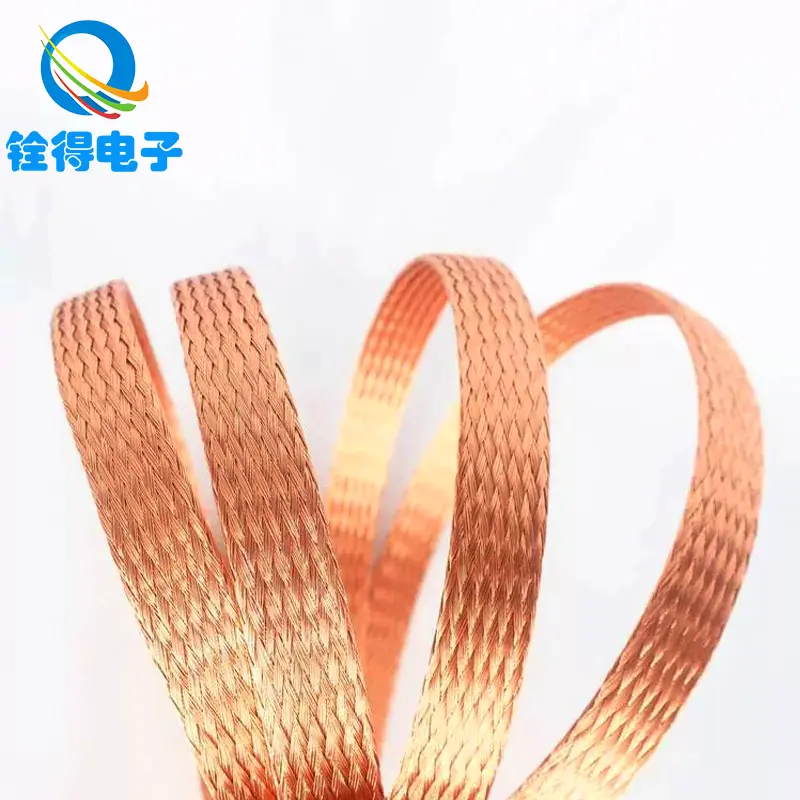

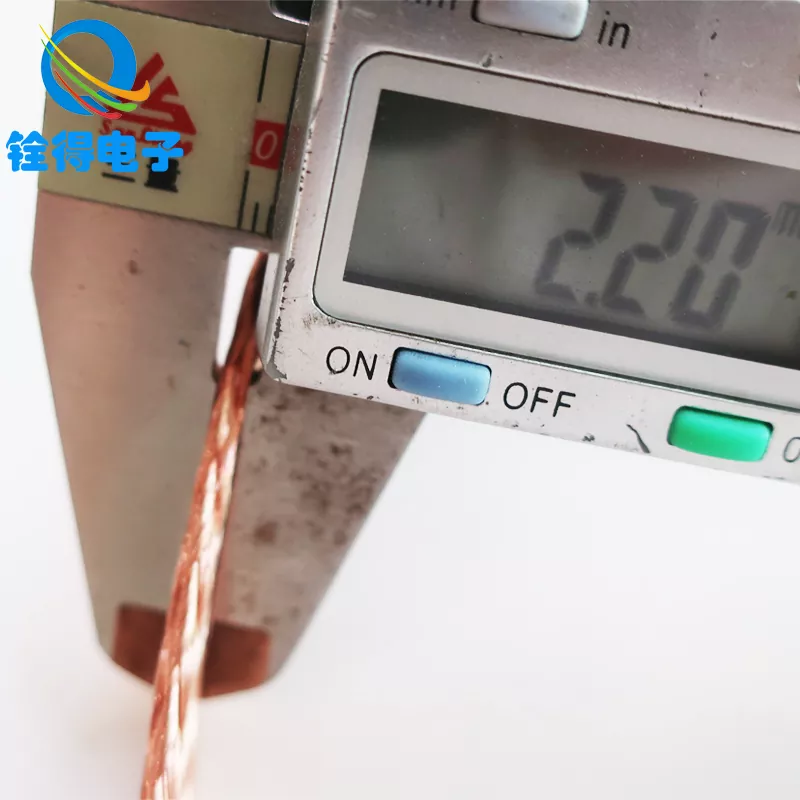

Měděný cop je tkaný vodič vyrobený z mnoha měděných pramenů. Může být vyroben jako aplochý cop(běžné pro zemnící pásy) nebo atrubkový cop(často se používá jako stínící manžeta přes kabely).

V čem je skvělý:

• Pružné lepenímezi pohyblivými částmi (dveře, víka, rámy motoru, odnímatelné panely)
• Nízkoimpedanční cestypři vyšších frekvencích, když jsou geometrie a zakončení optimalizovány
• Mechanická odolnostve srovnání s jedním pevným vodičem v opakovaném ohybu

Co to není:

• Kouzelná oprava pro špatné uspořádání uzemnění (dlouhé smyčky a nedbalé vazby stále způsobují potíže)
• Náhrada za správné dimenzování vodiče (příliš malý se stále zahřívá)
• Imunita vůči špatným zakončením (většina „selhání opletení“ jsou selhání zakončení)

V praktickém získávání zdrojů často uvidíteholá měďapocínovaná měď. Pocínovaná měď je oblíbená při odolnosti proti oxidaci a snadnější pájitelnost je prioritou. Čistá měď může být silnou volbou pro kontrolované, suché interiéry, kde záleží na maximální vodivosti a nákladové efektivitě.

Mnoho inženýrů a nákupčích spolupracuje s výrobci jako napřDongguan Quande Electronics Co., Ltd. když potřebují možnosti Copper Copper na míru zemnící pásy, stínící manžety nebo vlastní flexibilní konektory pro různé instalační reality.

Jak si vybrat měděný cop bez hádání

Vybrat si měděný cop je nejjednodušší, když přestanete myslet na „cop = cop“ a místo toho se rozhodnete na základě práce, kterou musí přežít. Použijte tento kontrolní seznam:

• 1) Nárůst proudu a teploty:Pokud oplet protéká proudem (nejen spojuje), upravte jej tak, aby se nezahříval. Zahřívání se obvykle projevuje nejprve na zakončeních, poté podél opletení. V případě pochybností zvolte větší průřez nebo paralelní více copánků.
• 2) Životnost a pohybový vzorec:Popruh, který se ohne 10x denně, se liší od toho, který nepřetržitě vibruje. Pro časté prohýbání preferujte jemnější prameny a přiměřenou vůli. Vyhněte se ostrým ohybům a „závěsům“.
• 3) Prostředí:Vlhkost, solná mlha, chemické výpary a venkovní expozice vás tlačí směrem k pocínované mědi a chráněným lepeným povrchům. Pokud se jedná o rozdílné kovy (například měděné opletení spojené s hliníkem), naplánujte kontrolu koroze pomocí vhodného hardwaru a přípravy povrchu.
• 4) Geometrie a délka:Kratší je obvykle lepší pro výkon. Udržujte cop co nejkratší a zároveň umožněte pohyb. Široké ploché copánky mohou zlepšit lepicí plochu a snížit indukční efekty ve srovnání s dlouhým tenkým vodičem.
• 5) Způsob ukončení:Rozhodněte se včas: krimpování, svařování/pájení nebo pájení. To určuje, jaká konstrukce copu a pokovení má smysl. (A ano, na ukončeních záleží víc, než si většina lidí chce připustit.)

Tabulka rychlého výběru

Ukončení a instalace, která se nezdaří

Pokud Copper Braid „záhadně“ selže, je to obvykle proto, že ukončení bylo považováno za dodatečný nápad. Zde je návod, jak zajistit, aby spojení trvalo:

• Příprava povrchu:Čisté, lesklé kovové kontaktní povrchy se „utahují silněji“. Odstraňte nátěr/oxid tam, kde je požadováno lepení, a poté spoj podle potřeby chraňte.
• Krimpování provedeno správně:Použijte správný profil očka a matrice pro tloušťku a šířku opletu. Špatné zvlnění vytváří vysokou odolnost a teplo. Dobré zvlnění se stává mechanicky stabilní a elektricky konzistentní.
• Možnosti svařování/pájení:Pro náročné aplikace (vysoký proud nebo silné vibrace) mohou svařované nebo pájené koncovky překonat pájení tím, že minimalizují tečení a tepelnou únavu. To závisí na vašem procesu montáže a materiálech.
• Pájení opatrně:Pájka může nasát cop a proměnit pružný pásek v tuhý „napětí“, který zaskočí na okraji pájené zóny. Pokud je vyžadováno pájení, udržujte nasávání pod kontrolou a zajistěte úlevu od tahu.
• Odlehčení tahu a vedení:Dejte copu jemné zakřivení. Vyhněte se ostrým záhybům. Zabraňte odírání copu na okrajích. Pokud se cop pohybuje, měl by se pohybovat hladce – neměl by se škrábat, zauzlovat nebo bičovat.

Jednoduché pravidlo: cop by měl být pružným prvkem, ne koncovým bodem. Pokud se váš kloub stane závěsem, získáte únavové trhliny a nárůst odporu.

Praktické kontroly a ověřování

Nepotřebujete laboratoř, abyste potvrdili, zda Copper Braid dělá svou práci. Tyto praktické kontroly zachytí většinu problémů včas:

• Kontrola odporu (základní hodnota):Po instalaci změřte odpor spoje ke spoji a poté znovu zkontrolujte po vibracích nebo tepelných cyklech.
• Kontrola teploty (při zatížení):Pokud opletení prochází proud, spusťte systém a vyhledejte horká místa na výstupcích a kontaktních plochách.
• Vizuální kontrola:Hledejte ztmavnutí, nazelenalou oxidaci, zlomené prameny nebo uvolněný hardware.
• Test kývání:Po vypnutí napájení a dodržení bezpečných postupů jemně prohněte sestavu a zjistěte, zda je spoj mechanicky stabilní.

Pokud odpor v průběhu času stoupá, berte to jako včasné varování. Oplet málokdy „náhle selže“ – degraduje, dokud se systém nestane nespolehlivým.

Časté chyby a snadné opravy

• Chyba:Použití copu, který je příliš úzký, protože „sedí“.
  Opravit:Velikost pro proud a pracovní cyklus. Pokud je málo místa, zvažte více paralelních copů nebo jinou geometrii.
• Chyba:Přepájení a přetočení opletu do tuhé tyče.
  Opravit:Preferujte krimpovací nebo řízené metody zakončení a přidejte odlehčení tahu.
• Chyba:Lepení na barvy, oxidy nebo znečištěné povrchy.
  Opravit:Povrch řádně připravte a v případě potřeby jej po montáži chraňte.
• Chyba:Dlouhé smyčkové úplety, které fungují jako antény.
  Opravit:Udržujte jej krátký, přímý a mechanicky podepřený.
• Chyba:Ignorování koroze na odlišných kovových spojích.
  Opravit:Používejte vhodné kování, nátěry a ochranu spojů vhodné pro dané prostředí.

Typické případy použití a přizpůsobení správného copu

Měděný cop se objevuje v mnoha průmyslových odvětvích, protože řeší specifickou kombinaci elektrických a mechanických potřeb. Zde jsou běžné případy použití a co upřednostnit:

• Ovládací skříně a skříně:U dveří a odnímatelných panelů upřednostněte spolehlivé lepení. Běžné jsou ploché řemínky Copper Braid s robustními výstupky.
• Automatizace a robotika:Upřednostněte životnost a odlehčení od tahu. Pohybové cykly trestají špatné směrování více, než většina lidí očekává.
• Výkonová elektronika (měniče, pohony, UPS):Upřednostněte proudovou kapacitu a tepelnou stabilitu. Ověřte teplotu při skutečném provozním zatížení.
• Objímky stínění kabelů:Upřednostněte konzistentní pokrytí a správnou techniku ​​ukončení. Skvělá objímka se špatným koncovým spojením nepřinese konzistentní výsledky.
• Telekomunikace a přístrojové vybavení:Upřednostněte nízkošumové spojování a stabilní připojení, která se v průběhu času nehýbou.

Když odebíráte měděný oplet, nejužitečnější dodavatelé se zeptají na prostředí, pohyb, proud a metodu ukončení – protože tyto podrobnosti určují, zda se oplet bude chovat jako dlouhodobé řešení nebo opakující se položka údržby.

FAQ

1) Je pocínovaný měděný oplet vždy lepší než holá měď?

Ne vždy. Pocínovaný měděný oplet je vynikající pro odolnost proti korozi a lze s ním snadněji pracovat při určitých montážních metodách. Čistá měď může být ideální v čistém a suchém prostředí, kde je nízké riziko oxidace a prioritou je maximální vodivost.

2) Proč se můj měděný cop zahřívá na koncích?

Horké konce obvykle ukazují na vysoký odpor na zakončení: špatné krimpování, znečištěné povrchy, uvolněný hardware nebo spoj, který je pro proud příliš malý. Před obviňováním copu nejprve opravte zakončení.

3) Může Copper Braid nahradit standardní zemnící vodič?

Měděný cop je nejlepší, když potřebujete flexibilitu, širokou oblast lepení nebo robustní pásek, který vydrží pohyb. Pro statické, chráněné trasy může být jednodušší standardní vodič. Mnoho systémů používá obojí – každý tam, kde to dává smysl.

4) Jak krátký by měl být zemnící oplet?

Tak krátká, jak je praktická a přitom umožňuje pohyb a bezpečné vedení. Extra délka může přidat nežádoucí oblast smyčky a mechanickou poddajnost. Jemná křivka je lepší než dlouhá smyčka.

5) Jaká je největší chyba při instalaci Copper Braid?

Zacházejte s ním jako „jen s kusem mědi“ a ignorujte kvalitu zakončení a přípravu povrchu. Kloub je systém. Pokud je spoj nestabilní, výkon se posune a budou následovat poruchy.

6) Jak zabráním únavovému praskání v pohyblivém popruhu?

Zajistěte vůli, vyhněte se ostrým ohybům, zabraňte tomu, aby se zakončení stalo závěsem, a zabraňte tření o hrany. Pokud je pohyb častý, zvolte konstrukci určenou pro opakované ohýbání a přidejte odlehčení od tahu.

7) Může Copper Braid pomoci s problémy s rušením?

Ano – při použití jako spojovací pásek nebo stínící manžeta se správným vedením a zakončením. Pokud šum přetrvává, zkontrolujte kompletní uspořádání uzemnění a ujistěte se, že spoje jsou krátké, čisté a konzistentní.

Další krok

Měděný cop funguje nejlépe, když se s ním zachází jako s navrženým komponentem – vybraným pro dané prostředí, dimenzován pro danou úlohu a ukončen opatrně. Udělejte to a získáte stabilní uzemnění, méně hlukových překvapení a mnohem méně údržby typu „proč to zase selhává“.

Pokud vybíráte měděné opletení pro uzemňovací pásky, stínící objímky nebo vlastní flexibilní konektory a chcete doporučení založené na podrobnostech vaší skutečné aplikace, Dongguan Quande Electronics Co., Ltd. může podporovat přizpůsobení specifikací a možnosti výroby –kontaktujte násprodiskutovat vaše požadavky a získat řešení, které vyhovuje vašim podmínkám instalace.
