Proč jsou měděné pletené dráty důležitější, než si myslíte?

Abstraktní

Měděné pletené drátyvypadají jednoduše – mnoho drobných pramínků vetkaných do plochého nebo trubicového copu – ale sedí na průsečíku elektrický výkon a mechanická realita. Pokud jste někdy viděli, jak zemnící pásek praskl po měsících vibrací, sledovali jste, jak se skříň zahřívá ve spojovacím bodě nebo pronásledované přerušované problémy EMI, které „zmizí“ během kontroly, hlavní příčina často spočívá ve výběru opletu, způsob zakončení a kvalita kontaktu povrchu.

V této příručce se dozvíte, čím se pletená měď liší od pevných vodičů, jak přizpůsobit konstrukci opletu vašemu případu použití, co požadovat při zadávání zakázek (aby jste nehádali) a jak se vyhnout nejčastějším chybám při instalaci, které promění dobrý cop v špatné spojení.

Obsah

Obrys

1. Přeložte body bolesti v reálném světě do požadavků na copánky
2. Pochopte strukturu opletu a proč se chová jinak než plný drát
3. Vyberte pokovení, geometrii a zakončení na základě prostředí a pohybu
4. Použijte jednoduchý kontrolní seznam specifikací ke snížení počtu dodavatelů tam a zpět
5. Instalujte správně, abyste udrželi nízký odpor a vysokou spolehlivost

Jaké problémy řeší měděné pletené dráty?

Většina kupujících nezačíná tím, že si myslí: „PotřebujiMěděné pletené dráty.“ Začínají problémem:

• Vibrace a pohyb:Únava pevných vodičů. Copánky se ohnou a rozdělí napětí na mnoho pramenů.
• Spolehlivost uzemnění a lepení:Opletení může vytvořit nízkoimpedanční cestu, pokud je správně nainstalováno a ukončeno.
• Horká místa v místech připojení:Špatná kontaktní plocha, nesprávné očko/zvlnění nebo podměrečný cop mohou koncentrovat teplo.
• Problémy s EMI a šumem:V určitých kontextech uzemnění/připojení a stínění pomáhají opletení zvládnout vysokofrekvenční rušivé cesty.
• Korozivní nebo vlhké prostředí:Nesprávná povrchová úprava může oxidovat, zvyšovat odolnost a způsobovat občasné poruchy.
• Zmatek při zadávání zakázek:Samotná „šířka copu“ nedefinuje výkon; stejně tak záleží na konstrukci a ukončení.

Co jsou měděné pletené dráty a jak se vyrábějí?

Měděné pletené drátyjsou tkané z několika jemných měděných pramenů. Tato struktura přináší dvě praktické výhody:flexibilita(cop se pohybuje bez soustředěného napětí v jednom bodě) anadbytečnost(mnoho vláken sdílí proud a zatížení).

Ale „cop“ není jedna věc. Zde jsou základní konstrukční proměnné, které mění výkon:

• Průměr a počet pramenů:Jemnější prameny se obecně lépe ohnou; více pramenů může sdílet proud a zlepšit životnost.
• Vzor copu a krytí:Pevnější copánky často lépe drží tvar a kontakt; volnější copánky mohou být pružnější, ale mohou být méně odolné mechanicky.

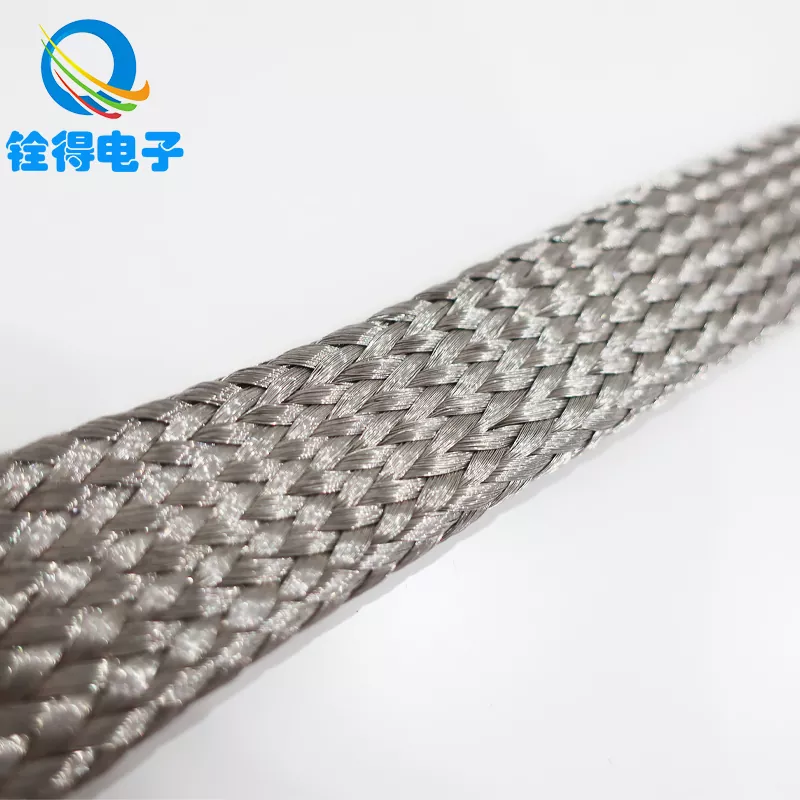

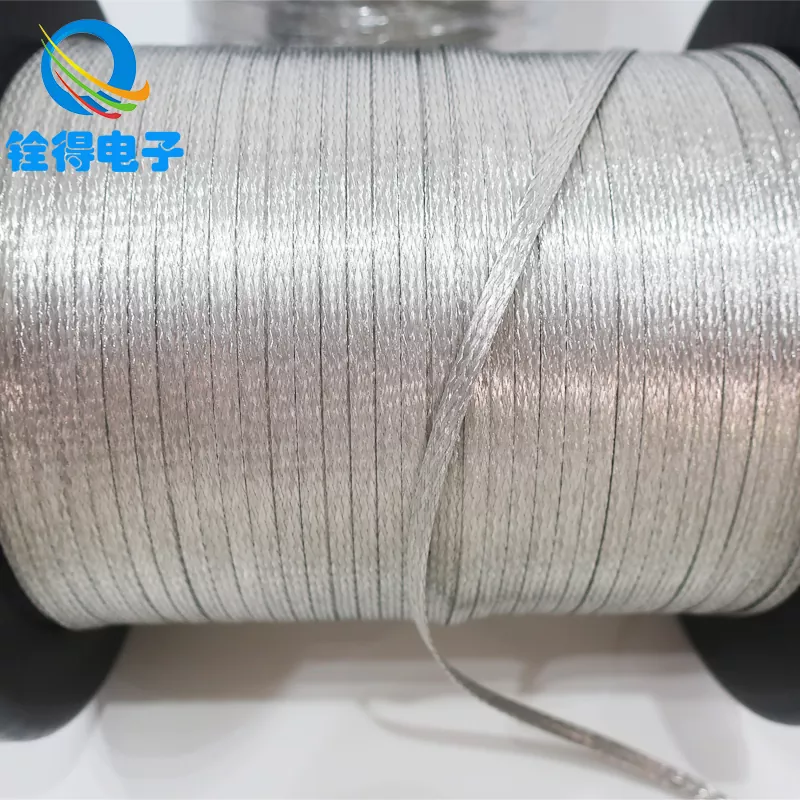

• Tvar:Pro uzemňovací pásy jsou běžné ploché oplety; trubkové oplety mohou být použity jako objímky nebo roztažitelné stínění v určitých sestavách.
• Povrchová úprava:Varianty s holou mědí vs. pokovené (často se volí kvůli odolnosti proti korozi a pájitelnosti).
• Způsob ukončení:Krimpovací, svářecí, pájecí nebo šroubovaná rozhraní svorek – zde se rodí mnoho poruch.

Tip: Pokud váš dodavatel požaduje pouze „šířku“ a „délku“, pravděpodobně směřujete k neslučitelným očekáváním. Dobrý prodejce prodiskutuje prostředí, pohyb a ukončení.

Kde byste je měli používat (a kde ne)?

Měděné pletené drátyjsou obvykle zvoleny, když spojení musí přenášet proud (nebo poskytovat nízkoimpedanční spojovací cestu), zatímco také ovládání pohybu nebo vibrací.

Jak vybrat správný cop

Pokud chcete způsob, jak specMěděné pletené dráty, použijte tento kontrolní seznam krok za krokem. Proměňuje chaotické příznaky v jasné požadavky.

• Definujte práci:zemnící/spojovací pásek, flexibilní konektor, stínící pouzdro nebo proudový spoj.
• Odhad spotřeby elektřiny:aktuální úroveň, pracovní cyklus a přijatelné zvýšení teploty (vyhněte se hádání – použijte svá systémová data).
• Popište mechanickou realitu:konstantní vibrace, občasné ohyby, pohyb závěsů nebo cykly tepelné roztažnosti.
• Vyberte tvar:plochý oplet pro popruhy a lepení, trubkový oplet pro rukávy nebo rozšiřitelné krytí v určitých sestavách.
• Vyberte povrchovou úpravu pro prostředí:vlhký/slaný vzduch, průmyslové výpary nebo vnitřní čisté skříně.
• Podrobnosti o ukončení zámku:typ očka, velikost šroubu, rozteč otvorů, proces krimpování/svaru a zda je třeba konce pocínovat nebo objímky.
• Ochrana plánu:návleky na otěr, izolační vrstvy nebo odlehčení tahu, pokud by se oplet mohl otírat o ostré hrany.

Srovnávací tabulka pro běžné možnosti copu

Níže je praktické srovnání, které můžete zkopírovat do RFQ. Zaměřuje se na to, co se mění v reálném světě, nejen na to, co vypadá jinak v katalogu.

Tip pro profesionály: Při porovnávání dodavatelů je požádejte o uvedení konstrukčních detailů (průměr/počet pramene, krytí opletu a specifikace zakončení). „Ekvivalentní šířka“ není ekvivalentní výkon.

Kontroly kvality a dokumentace by si kupující měli vyžádat

Pokud je váš projekt citlivý – výkonová elektronika, průmyslová zařízení, železnice, EV subsystémy nebo jakákoli pozemní cesta kritická pro bezpečnost – ošetřeteMěděné pletené drátyjako a součást, nikoli zboží. Zde je přehledný seznam požadavků na kontrolu kvality, který funguje bez přetížení vašeho dodavatele:

• Kontrola příchozího materiálu:popis jakosti mědi, popis pokovení (pokud existuje) a sledovatelnost šarže
• Elektrické ověření:metoda kontroly odporu/kontinuity a kritéria přijatelnosti (na délku nebo na sestavu)
• Ověření ukončení:záznamy o výšce/šířce krimpu (pokud jsou krimpovány), přístup ke zkoušce tahem a standard vizuální kontroly
• Rozměrové ovládání:tolerance šířky/tloušťky, tolerance rozteče otvorů (pokud je sestavena s výstupky)
• Dokumenty o shodě:CoC/CoA podle potřeby a prohlášení o shodě týkající se životního prostředí požadovaná vaším trhem
• Balení a manipulace:ochrana proti zauzlování, kontaminaci a oxidaci během přepravy/skladování

Doporučené postupy instalace, které zabraňují selhání

Dokonce i nejlepšíMěděné pletené drátymůže selhat, pokud je nainstalován jako dodatečný nápad. Toto jsou chyby, které způsobují občasné poruchy, zahřívání nebo předčasná mechanická porucha:

• Špinavé kontaktní plochy:Barva, oxidace nebo olej zvyšují odolnost. Připravte rozhraní kov na kov.
• Poddimenzovaná kontaktní plocha:Malá podložka na širokém copu může vytvořit horké místo. Pro úplný kontakt použijte vhodný hardware.
• Ostré zatáčky v blízkosti zakončení:Ohnutí přímo v oku koncentruje napětí – zanechá jemný přechod a úlevu od napětí.
• Uvolněný točivý moment v průběhu času:Vibrace mohou klouby uvolnit. Použijte uzamykací metody vhodné pro vaši konstrukci a znovu zkontrolujte v cyklech údržby.
• Expozice oděru:Pokud se cop drhne o okraj, přidejte ochranný návlek nebo jej přesměrujte.
• Nesprávné plánování trasy:Popruhy udržujte pokud možno krátké a vyhněte se zbytečným smyčkám, které zvyšují impedanci.

Pokud je váš režim poruchy „fungoval během uvádění do provozu, ale později selže“, ošetřete instalační rozhraní (příprava povrchu + krouticí moment + hardware + odlehčení tahu) jako součást návrhu elektro.

Spolupráce s Dongguan Quande Electronics Co., Ltd.

Pokud získáváteMěděné pletené drátyu zemnících pásků, spojovacích článků nebo pružných spojů je nejrychlejší cestou ke spolehlivému výsledku dodavatel který mluví jak „inženýrstvím“, tak „obstaráváním“.Dongguan Quande Electronics Co., Ltd.umisťuje své pletené měděné výrobky podle praktických stavebních potřeb: konfigurovatelné rozměry, výběr opletení řízený aplikací a možnosti montáže, které odpovídají skutečným instalačním omezením.

Když nás oslovíte, získáte lepší doporučení (a méně revizí), pokud budete dopředu sdílet tři věci:

• Vaše přihláška:zemnicí pásek, flexibilní konektor, spojovací pásek nebo použití opletení ve stylu rukávu
• Vaše prostředí:vnitřní skříň, vlhká rostlina, pobřežní vzduch, úroveň vibrací
• Váš plán ukončení:velikost šroubu/rozteč otvorů, typ očka a zda potřebujete předem smontované konce

FAQ

Otázka: Jsou měděné pletené dráty pro uzemnění lepší než plný drát?

U popruhů a vazeb, které se pohybují nebo vibrují, často ano. Flexibilita opletu pomáhá předcházet únavě a udržuje spojení stabilní – za předpokladu, že jsou zakončení a kontaktní plochy správně provedeny.

Otázka: Mám si vybrat holou měď nebo pocínovaný měděný oplet?

Holá měď může být nákladově efektivní v kontrolovaném prostředí. Ve vlhkém nebo mírně korozivním prostředí se obvykle volí povrchová úprava, která pomáhá udržovat stabilní chování povrchu v průběhu času. Nejlepší volba závisí na expozici, cyklech údržby a metodě ukončení.

Otázka: Na čem záleží více: šířka copu nebo konstrukce copu?

Na konstrukci záleží minimálně stejně jako na šířce. Počet/průměr pramenů, těsnost vazby a kvalita zakončení často rozhodují o trvanlivosti a stabilitě odolnosti v reálném světě.

Otázka: Proč se zemnící pásy zahřívají?

Zahřívání obvykle ukazuje na odpor ve spoji – špatná příprava povrchu, malá kontaktní plocha, uvolněný točivý moment nebo nesprávný hardware. Cop může být v pořádku; rozhraní je viníkem.

Otázka: Co bych měl zahrnout do RFQ pro měděné pletené dráty?

Zahrňte aplikaci, délku, rozsah šířky/tloušťky (nebo cílový průřez), prostředí, popis pohybu/vibrací, detaily zakončení (velikost otvoru/rozteč, výstupky) a veškerou požadovanou dokumentaci.

Závěrečné myšlenky

NákupMěděné pletené drátybude snadné, jakmile s nimi přestanete zacházet jako s „jen mědí“ a začnete s nimi zacházet jako s fungujícím rozhraním mezi elektřinou a pohybem. Definujte prostředí, uzamkněte zakončení, ověřte kvalitu a nainstalujte s ohledem na fyzikální vlastnosti kontaktů – a vyhnete se nejdražšímu selhání: občasnému.
