Je zemnící kabel ESD klíčem ke spolehlivému statickému řízení v moderní elektronice?

V době, kdy elektrostatický výboj (ESD) může tiše zničit citlivé elektronické součástky a výrobní linkyESD zemnící kabelstojí jako stěžejní zařízení pro zajištění bezpečných vypouštěcích cest.

Co je ESD zemnící kabel a klíčové specifikace

Definice a účel

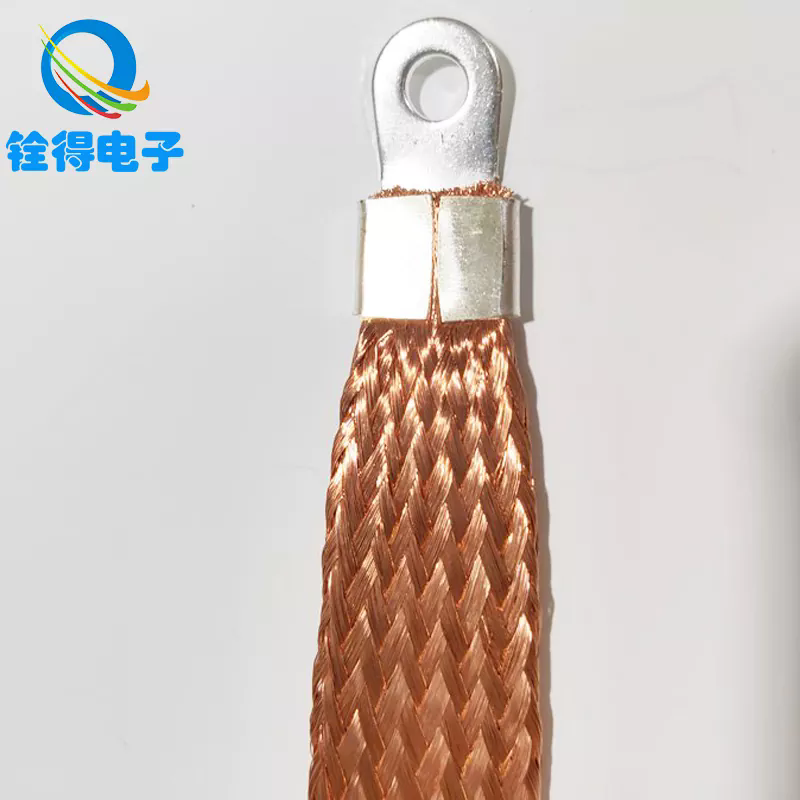

AnESD zemnící kabel(také označovaný jako ESD zemnící kabel nebo kabel pro výboj statické elektřiny) je vodivý kabel, který spojuje pracovní stůl, náramek, rám ionizátoru nebo ESD podložku k definovanému uzemňovacímu bodu. Jeho funkcí je poskytnout nízkoodporovou cestu pro bezpečné rozptýlení statického náboje do země, čímž se zabrání nekontrolovaným elektrostatickým výbojům, které by mohly poškodit součásti nebo způsobit poruchy.

Základní parametry ESD zemnícího kabelu

Níže je uvedena standardní tabulka specifikací ilustrující typické parametry používané při výběru nebo hodnocení takových kabelů:

Tyto parametry se mohou lišit v závislosti na aplikačním prostředí, regulačních normách a požadavcích zákazníka.

Ústřední téma tohoto článku

Hlavním cílem je zde vysvětlitproč je ESD zemnící kabel kritický pro kontrolu statické elektřiny, jak jej vybrat, nainstalovat a udržovatajaké budoucí trendy utvářejí její vývoj. Článek navíc odpoví na dvě běžné otázky a povede vás k řešením značky Quande.

Proč je ESD zemnící kabel důležitý – výhody a role

Proč je statické řízení klíčové

• Ochrana citlivé elektroniky: Moderní integrované obvody, povrchová zařízení a senzory mohou být zničeny nepatrnými elektrostatickými výboji (často pod 100 V).

• Výnos a kvalita: Statické události mohou způsobit latentní poškození, snížit spolehlivost produktu a vést k poruchám na místě.

• Bezpečnost a dodržování předpisů: Mnoho norem pro výrobu elektroniky (jako ANSI/ESD S20.20, IEC 61340) vyžaduje definované uzemňovací cesty a limity odporu.

Zemnící kabel ESD je tedy životně důležitou součástí řídicího programu ESD.

Výhody vysoce kvalitního ESD zemnícího kabelu

1. Řízené vypouštění: Vestavěný odpor (obvykle 1 MΩ) zajišťuje, že se statická elektřina rozptyluje bezpečnou, kontrolovanou rychlostí, čímž se snižuje riziko jiskření nebo jiskření.

2. Flexibilita a mechanická odolnost: S pozlátkem nebo lankovou mědí uvnitř kabel snáší ohýbání a každodenní opotřebení spolehlivěji než pevný vodič.

3. Konzistence v čase: Vysoce kvalitní izolace odolává otěru, vlhkosti a chemickému působení a zachovává výkon v továrním prostředí.

4. Interoperabilita: Standardní konektory (banánová zástrčka, krokosvorka, uzamykací konektory) činí kabel kompatibilní s různou infrastrukturou uzemnění.

5. Efektivita nákladů: Ve srovnání s aktivními výbojovými systémy nebo ionizátory je pasivní kabel levný, ale je základem pro kontrolu statické elektřiny.

Klíčová role v programu kontroly ESD

• Spojení mezi operátorem a společným bodem: U řemínků na zápěstí nebo paty kabel zajišťuje, že operátor zůstává na zemním potenciálu.

• Spojení z rohoží nebo zařízení se zemí: ESD rohože nebo pracovní povrchy spoléhají na takové kabely, aby přenesly náboj do země zařízení.

• Zálohování a redundance: Ve složitých systémech ESD snižuje vícenásobné zemnící cesty jednobodová selhání.

Z hlediska kvality a shody může nedbalost při specifikaci nebo ověřování zemního kabelu ESD podkopat celý program statické kontroly.

Jak vybrat, nainstalovat a udržovat ESD zemnící kabel

Výběr správného kabelu (jak)

Při výběru ESD zemnícího kabelu zvažte následující kroky:

• Ověřte požadavek na odpor: Ujistěte se, že kabel splňuje nebo je v toleranci 1 MΩ (nebo podle příslušné normy).

• Vyberte typ konektoru: Vyberte konektory kompatibilní s vaším vybavením (banánová zástrčka, uzamykací konektor, krokosvorka).

• Na délce záleží: Zvolte délku, která umožňuje snadný dosah bez nadměrné vůle (běžné je 1,2 m).

• Zkontrolujte mechanické provedení: Pozlátko nebo opletený vodič pomáhá odolávat únavě z ohýbání.

• Trvanlivost izolace: Používejte materiály s dobrou odolností proti oděru, chemikáliím a teplotám pro průmyslové prostředí.

• Certifikace a zprávy o zkouškách: Vyžádejte si od výrobce zkušební protokoly (odpor, porušení izolace, tažná síla).

Pokyny k instalaci (jak)

Správná instalace je klíčem k účinnosti:

1. Nejprve připojte kabel k náramku nebo podložce, poté ke společnému uzemňovacímu bodu.

2. Zajistěte společný bodke známému uzemnění nebo uzemňovací přípojnici.

3. Vyvarujte se ostrých ohybů nebo zalomení— kabely by měly mít jemné smyčky, aby se snížilo namáhání.

4. Veďte dál od vysokonapěťových nebo hlučných vedeníaby nedošlo k elektrickému rušení.

5. Provádějte pravidelné testováníobvykle měsíčně nebo čtvrtletně, aby se potvrdila kontinuita a odpor.

6. Vyměňte poškozené nebo opotřebované kabelyokamžitě – i malé praskliny nebo praskliny v izolaci mohou způsobit, že kabel nebude účinný.

Údržba a ověřování (jak)

• Použijte anStolní tester odolnosti proti ESDk měření odporu mezi operátorem nebo podložkou a společným bodem.

• Naměřený odpor by měl zůstat v toleranci (např. 0,9–1,2 MΩ).

• Zkontrolujte bundu, zda nemá řezy, oděrky nebo změnu barvy.

• Jemně kabel ohněte, abyste viděli známky vnitřního přerušení vodiče (přerušovaná kontinuita).

• Dokumentujte každý test – sledovatelnost je důležitá v rámci režimů kvality a auditu.

Běžné aplikace

• Montážní linky elektroniky: Pro každé stanoviště obsluhy (řemínek na zápěstí) nebo podložku na pracovní stanici.

• Opravy a přepracování lavic: Ochrana při pájení, kontrole a manipulaci.

• Čisté prostory a továrny na výrobu polovodičů: Kde je statická kontrola kritická pro výnos.

• Laboratoře a výzkumné a vývojové laboratoře: Pro prototypová a testovací prostředí.

• Oblasti balení a ESD bezpečné přepravy: K uzemnění vodivých žlabů a transportních systémů.

Budoucí trendy, výzvy a integrace

Vyvíjející se standardy a dodržování předpisů

Normy jakoIEC 61340aANSI/ESD S20.20stále více vyžadují přísnější ověřování, sledovatelnost a dodržování auditů. Výrobci a uživatelé budou čelit častějším auditům a budou muset prokázat zdokumentované důkazy o správné praxi uzemnění. Zemnící kabel ESD musí splňovat vyvíjející se tolerance odporu a požadavky na bezpečnost materiálu.

Inteligentní a digitální monitorování

Příští generace kabelů může zahrnovatvestavěné senzory nebo chytré čipypro monitorování integrity kabelu, driftu odporu a cyklů používání. Tyto „chytré kabely“ by varovaly systémy údržby, pokud odpor vybočí mimo rozsah nebo pokud hrozí mechanické poškození.

Vylepšení materiálů a odolnosti

Zálohy vnanomateriály, vysoce výkonné polymerya odolnější vodiče (např. postříbřené pozlátko, kompozity z uhlíkových nanotrubiček) posunou životnost na vyšší úroveň, zlepší flexibilitu a sníží poruchovost v drsných prostředích.

Integrace se systémy IoT a MES

V plně digitalizovaných továrnách může každý zemnící kabel nést ID nebo signál, který jej spojuje sManufacturing Execution System (MES). To poskytuje přehled o intervalech údržby, shodě obsluhy a stavu statické kontroly v reálném čase.

Výzvy k překonání

• Vyrovnávánícena versus pokročilé funkce: Inteligentní kabelová řešení mohou zvýšit náklady a ovlivnit přijetí v odvětvích s nižší marží.

• Environmentální zátěž a opotřebení: Vysoká vlhkost, vystavení chemikáliím a oděru zůstávají trvalými hrozbami.

• Soulad uživatele: I u kabelů nejvyšší úrovně podkopává výkon nesprávné připojení nebo dohled uživatele.

Často kladené otázky (FAQ)

Q1: Jaký odpor by měl normálně mít zemnící kabel ESD?
A1: Typický cíl je1 MΩ ±10 %(tj. 0,9 MΩ až 1,1 MΩ). Tento rezistor bezpečně omezuje vybíjecí proud a zároveň umožňuje proudění statické elektřiny do země. V některých nastaveních je přijatelné toleranční pásmo 0,75–1,25 MΩ v závislosti na standardu nebo požadavku zákazníka.

Q2: Jak často by se měl ESD zemnící kabel testovat nebo vyměňovat?
A2: Testování by mělo proběhnout minimálněměsíčně nebo čtvrtletněv závislosti na vašem režimu kvality a frekvenci auditů. Pokud se měření posunou mimo toleranci nebo plášť vykazuje poškození (řezy, oděrky, změna barvy), kabel musí býtokamžitě vyměnit. Mechanická únava nebo přerušovaná kontinuita během ohýbání je známkou poruchy.

Shrnutí a představení značky

TheESD zemnící kabelje základním, ale často podceňovaným prvkem v každém efektivním programu statické kontroly. Porozuměnícoto je,pročzáleží na výtěžnosti produktu, spolehlivosti a bezpečnosti ajakjeho výběr, instalace, testování a údržba tvoří páteř robustní strategie ESD. Při pohledu do budoucna bude vývoj této technologie utvářet integrace inteligentních kabelů, konektivita IoT, pokročilé materiály a přísnější standardy.

kdyžnabízí celé spektrum ESD uzemňovacích řešení – včetně odolných certifikovaných ESD zemnících kabelů navržených pro dlouhou životnost, konzistentní výkon a bezproblémovou integraci do pokročilých výrobních systémů. Pro přizpůsobené specifikace, technickou podporu nebo dotazy na nákup,kontaktujte nás.
