K čemu se používá pájka Wick Braid?

Pájecí knot, také známý jako desoldring cop nebo jednoduše knot, je nezbytným nástrojem v oblasti opravy a montáže elektroniky. Tento všestranný materiál je navržen tak, aby efektivně odstranil nežádoucí pájku z desek tištěných obvodů (PCB), komponent a připojení. Zde je hloubkový pohled na to, k čemu se pájecí Wick Braid používá a jak to funguje.

Co je pájecí Wick Braid?

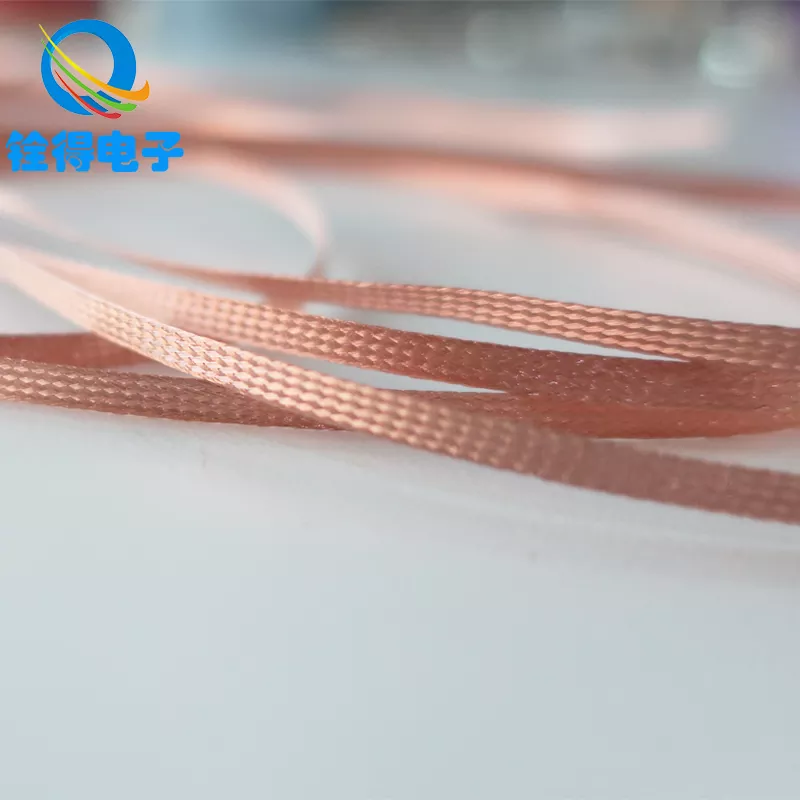

Pájecí knotSkládá se z řezaného měděného drátu pleteného dohromady za vzniku flexibilní, tepelné cívky. Tento design umožňuje efektivní přenos tepla, což je ideální pro dedoldingové aplikace. Měděný drát je často potažen tokem, chemickým činidlem, které pomáhá čistit povrch kovu a zvyšuje tok pájky. Některé knoty přicházejí předem tok, zatímco jiní vyžadují, aby uživatel aplikoval tok samostatně.

Použití pájecího wicka copu

Odstranění přebytečného pájky

Pájná wick cop se primárně používá k odstranění přebytečného nebo nežádoucího pájky z PCB. To je zvláště užitečné při opravě chyb provedených během procesu pájení, jako je přemostění mezi sousedními polštářky nebo nadměrná komponenta. Umístěním knotu přes oblast přebytečnou pájkou a nanášením tepla pomocí pájecího železa je pájka natažena do copu a zanechává čistý povrch za sebou.

Odstranění komponenty

Při výměně nebo odebrání elektronických součástí je často nutné. Pájecí Wick Braid poskytuje přesný a kontrolovaný způsob, jak odstranit pájku z vodičů nebo podložek komponenty bez poškození okolních komponent nebo samotné PCB. To je zvláště důležité při práci s povrchovými zařízeními (SMD) nebo jinými jemnými komponenty.

Oprava a údržba

Technici pro opravu elektroniky často používají pájecí wick cop k opravě vadných připojení nebo výměně poškozených komponent. Odstraněním staré pájky mohou vytvořit čistý povrch pro vytváření nových, spolehlivých spojení. Navíc fandové a nadšenci pro kutily používají knot k údržbě a úpravě svých elektronických zařízení, což zajišťuje optimální výkon a spolehlivost.

Čištění a příprava

Před párováním nových komponent nebo opravy je nezbytné vyčistit vodiče PCB a součástí jakékoli zbytkové pájky nebo toku. Pájné knoflíky lze použít k odstranění těchto kontaminantů a zajištění čistého a spolehlivého pájecího kloubu. Tento krok přípravy je zásadní pro dosažení vysoce kvalitních výsledků pájení.

Jak používat pájecí Wick Braid

Použití pájkového wicka copu je relativně jednoduché, ale vyžaduje to, aby zvládl určitou praxi. Zde jsou základní kroky:

Připravte oblast

Noste ochranné vybavení, jako jsou rukavice a bezpečnostní brýle, abyste se chránili před teplem a potenciálními popáleninami. Zajistěte správné větrání, abyste se vyhnuli dýchání škodlivých výparů.

Odpočiňte si knot

Odpočiňte několik centimetrů copu z cívky. Pokud knot není předplněný, ponořte konec do kontejneru toku, aby jej obal.

Umístěte knot

Umístěte konec knotu potažený tokem přes oblast s přebytkem pájky. Ujistěte se, že knot je v dobrém kontaktu s pájkou, aby se usnadnil přenos tepla.

Naneste teplo

Dotkněte se špičky horkého páječky k knotku. Teplo způsobí, že tok aktivuje a pájka se roztaví. Když se pájka roztaví, bude vtažena do copu kapilárním akcí.

Odstraňte knot

Jakmile je pájka odstraněna, pečlivě zvedněte knot z PCB. Dávejte pozor, abyste se dotkli horkého knotu rukama.

Zkontrolujte a opakujte

Prohlédněte si oblast a zajistěte, aby byla odstraněna veškerá přebytečná pájka. V případě potřeby opakujte proces, dokud není dosažena požadovaná úroveň čistoty.

Výhody používání pájkového wick copu

Dostupnost:Pájecí knotje nákladově efektivní řešení pro dedoldingové aplikace.

Snadné použití: Dokonce i začátečníci mohou používat Wick k odstranění přebytečné pájky s minimální praxí.

Všestrannost: Wick je k dispozici v různých velikostech a délkách, aby vyhovoval různým potřebám denold.

Přesnost: Pletený design umožňuje přesnou kontrolu nad procesem desolderingu a minimalizuje poškození okolních komponent.
